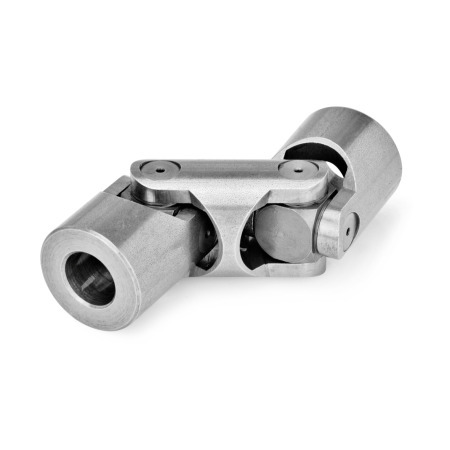

DIN 808 Joints de cardan avec roulement à friction simple ou double


Code d'alésage: B - sans rainure de clavette
Type: DG - double, roulement à friction

DIN 808 Joints de cardan avec roulement à friction Code d'alésage: B - sans rainure de clavette
Type: EG - simple, roulement à friction

DIN 808 Joints de cardan avec roulement à friction Code d'alésage: K - avec rainure de clavette
Type: DG - double, roulement à friction

DIN 808 Joints de cardan avec roulement à friction Code d'alésage: K - avec rainure de clavette
Type: EG - simple, roulement à friction

DIN 808 Joints de cardan avec roulement à friction Code d'alésage: V - avec carré
Type: DG - double, roulement à friction

DIN 808 Joints de cardan avec roulement à friction Code d'alésage: V - avec carré
Type: EG - simple, roulement à friction

Fiche standard DIN 808 Imprimer cette page Tolérances ISO fondamentales

Description du produit

Information

La vitesse de rotation admissible des joints universels avec roulement à friction DIN 808 dépend dans une large mesure du type d'application, notamment de la charge, de la durée, de la disposition angulaire et de la lubrification. Pour les vitesses supérieures à 1000 tr/min, il convient d'utiliser des joints de cardan avec roulement à aiguilles.

Pour une utilisation continue, une lubrification généreuse est essentielle. Pour ce faire, il suffit de monter le joint avec un soufflet GN 808.1 rempli de graisse.

Spécifications

Acier
blanc

Zones de roulement de joints/goupilles /
manchons de roulement
cémenté

RoHS

Sur demande

avec alésages différents ou inégaux

Schéma technique

DIN 808 Joints de cardan avec roulement à friction schéma

Masquer schéma technique

Options d'article/Tableau

Code d'alésage

B	sans rainure de clavette
K	avec rainure de clavette
V*	avec carré

Type

EG	simple, roulement à friction
DG	double, roulement à friction

Afficher/Masquer colonnes

d₁	d₂ H7 Alésage	s H 10 Carré V	l₁ Type EG	l₂ Type DG	l₃	l₄	t +1 ::longueur de montage longueur de l'arbre#

16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
16	10	V 8*	52	74	26	22	14
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47,5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	V 35	140	212	70	72	35

* non disponible en stock, nécessite une quantité commandée minimale

Configuration et prix

Ouvrir le configurateur 3D

Trous traversants GN 110.1 (commande spéciale)

Afficher/Masquer colonnes

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Longueur l K / V	Longueur l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5,5	5,5
10	-	3	4	M 5	5,5	6
12	14	4	5	M 6	6,5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Sur les arbres à cardan et les arbres universels, les trous traversants permettent de créer des liaisons arbre-moyeu à l'aide d'une goupille ou d'une vis de poussée. Pour les trous d'alésage avec rainure ou carré de clavette, ils servent à sécuriser la position axiale du joint de cardan et de l'arbre. L'alésage de goupille d₂ avec tolérance H11 est destiné à être utilisé avec des goupilles à ressort hélicoïdales.
La position des trous traversants/du trou fileté par rapport à la rainure de clavette du moyeu/du carré ou des joints de cardan est indiquée dans l'aperçu.
Si l'un des côtés du joint est livré sans trous traversants/filetés, cela est indiqué par QX à l'emplacement approprié du numéro d'article.

Le trou traversant GN 110.1 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.
Pour commander : Joints de cardan DIN 808-16-B6-56-DG avec trou traversant GN 110.1-QX-GE

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

48,49 €

plus TVA 9,21 €
brute 57,70 €

En stock

Poids: 0,060 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

84831050

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
