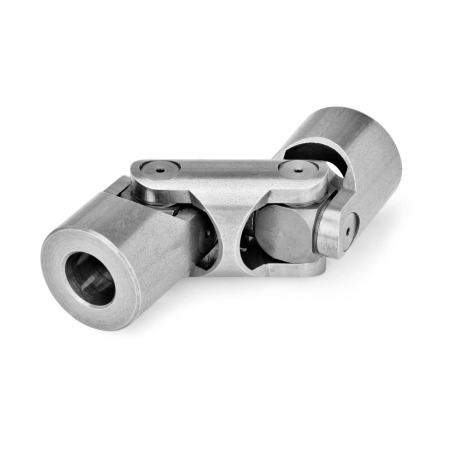

DIN 808 Juntas cardán con cojinete de fricción simple o doble

Foto

Código de orificio: B - sin chavetero
Tipo: DG - doble, cojinete de fricción

DIN 808 Juntas cardán con cojinete de fricción Código de orificio: B - sin chavetero
Tipo: EG - simple, cojinete de fricción

DIN 808 Juntas cardán con cojinete de fricción Código de orificio: K - con chavetero
Tipo: DG - doble, cojinete de fricción

DIN 808 Juntas cardán con cojinete de fricción Código de orificio: K - con chavetero
Tipo: EG - simple, cojinete de fricción

DIN 808 Juntas cardán con cojinete de fricción Código de orificio: V - con orificio cuadrado
Tipo: DG - doble, cojinete de fricción

DIN 808 Juntas cardán con cojinete de fricción Código de orificio: V - con orificio cuadrado
Tipo: EG - simple, cojinete de fricción

Ficha técnica DIN 808 Imprimir esta página Tolerancias fundamentales ISO

Descripción del producto

Información

El valor de rpm admisible de las juntas cardán con cojinete de fricción DIN 808 depende en gran medida de los diversos aspectos del tipo de aplicación, como la carga, la duración, la disposición angular y la lubricación. Por encima de 1000 rpm, deberán utilizarse juntas cardán con cojinete de agujas.

Para un uso continuo, es fundamental disponer de lubricación abundante. Esto se logra incorporando a la junta un fuelle GN 808.1 lleno de grasa.

Especificación

Acero
natural

Extremos cúbicos de la articulación / pasadores /
casquillos de cojinete
cementados

RoHS

Bajo pedido

con otros orificios u orificios desiguales

Dibujo técnico

DIN 808 Juntas cardán con cojinete de fricción Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Código de orificio

B	sin chavetero
K	con chavetero
V*	con orificio cuadrado

Tipo

EG	simple, cojinete de fricción
DG	doble, cojinete de fricción

Mostrar / ocultar columnas

d₁	d₂ H7 Orificio	s H 10 Orificio cuadrado V	l₁ Tipo EG	l₂ Tipo DG	l₃	l₄	t +1 ::longitud máxima de montaje del eje#

16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
16	10	V 8*	52	74	26	22	14
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47,5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	V 35	140	212	70	72	35

* sin disponibilidad en stock, requiere una cantidad de pedido mínima

Estructura y precio

Abrir el configurador 3D

GN 110.1 Orificios pasantes (pedido especial)

Mostrar / ocultar columnas

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Longitud l K / V	Longitud l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5,5	5,5
10	-	3	4	M 5	5,5	6
12	14	4	5	M 6	6,5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Los orificios pasantes en ejes cardán y en ejes universales son ideales para la producción de uniones eje-cubo mediante un pasador o un tornillo de presión. Para los orificios pasantes con ranura u orificio cuadrado para chaveta, sirven para asegurar la posición axial de la junta cardán y el eje. El orificio para pasador d₂ con tolerancia H11 está diseñado para ser utilizado con pasadores de resorte helicoidal.
La posición de los orificios pasantes / el orificio roscado con respecto a la ranura / el orificio cuadrado para la chaveta, o de las juntas cardán se muestra en la descripción general.
En el caso de que uno de los lados de la articulación deba suministrarse sin orificios pasantes / orificios roscados, deberá indicarse añadiendo QX en la ubicación deseada del número de artículo.

El orificio pasante GN 110.1 se debe pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
Cómo pedir: Juntas cardán DIN 808-16-B6-56-DG con orificio pasante GN 110.1-QX-GE

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

48,49 €

más IVA 9,21 €
bruto 57,70 €

En stock

Peso: 0,060 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

84831050

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €

Cantidad

Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
