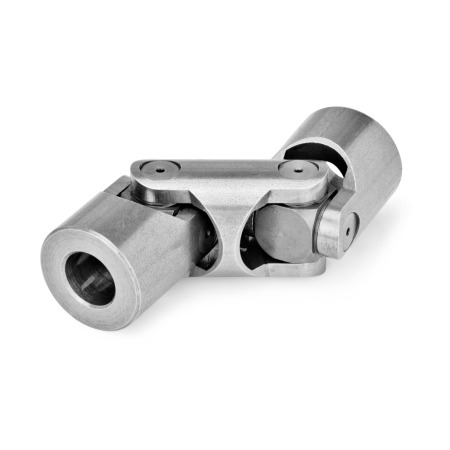

DIN 808 Kreuzgelenke mit Gleitlager einfach oder doppelt

Produktbild

Bohrungskennzeichnung: B - ohne Nabennut
Form: DG - doppelt, Gleitlager

DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: B - ohne Nabennut
Form: EG - einfach, Gleitlager

DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: K - mit Nabennut
Form: DG - doppelt, Gleitlager

DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: K - mit Nabennut
Form: EG - einfach, Gleitlager

DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: V - mit Vierkant
Form: DG - doppelt, Gleitlager

DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: V - mit Vierkant
Form: EG - einfach, Gleitlager

Normblatt DIN 808 Diese Seite drucken Montagerichtlinien Zulässige Drehzahlen / Drehmomente / Bestimmung der Größe ISO-Passungen Nabennut JS9 DIN 6885 Blatt 1 Querbohrungen GN 110.1

Produktbeschreibung

Hinweis

Die zulässige Drehzahl ist bei gleitgelagerten Kreuzgelenken DIN 808 in hohem Maße abhängig von Einsatzbedingungen, der Belastung, der Einsatzdauer, dem Beugungswinkel und der Schmierung. Bei Drehzahlen über 1000 min-1 sind in jedem Fall Kreuzgelenke mit Nadellager zu verwenden.

Bei Dauerbetrieb ist für eine auszureichende Schmierung zu sorgen, gegebenenfalls durch eine mit Fett gefüllte Schutzhülle GN 808.1.

Ausführung

Stahl
blank

Gelenkwürfel / Stifte / Lagerbuchsen
einsatzgehärtet

RoHS

Auf Anfrage

mit anderen oder unterschiedlichen Anschluss-Bohrungen

Technische Zeichnung

DIN 808 Kreuzgelenke mit Gleitlager Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Bohrungskennzeichnung

B	ohne Nabennut
K	mit Nabennut
V*	mit Vierkant

Form

EG	einfach, Gleitlager
DG	doppelt, Gleitlager

Spalten ein-/ausblenden

d₁	d₂ H7 Bohrung	s H 10 Vierkant	l₁ Form EG	l₂ Form DG	l₃	l₄	t +1 max. Einbaulänge der Welle

16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
16	10	V 8*	52	74	26	22	14
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47,5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	V 35	140	212	70	72	35

* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

GN 110.1 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Länge l K / V	Länge l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5,5	5,5
10	-	3	4	M 5	5,5	6
12	14	4	5	M 6	6,5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Querbohrungen in Kreuzgelenkwellen und Kreuzgelenken eignen sich zur Herstellung von Welle-Nabe-Verbindungen mittels Stift oder Druckschraube. Bei Bohrungen mit Passfedernut oder Vierkant dienen sie zur Sicherung der axialen Position von Kreuzgelenk und Welle. Die Stiftbohrung d₂ mit der Toleranz H11, ist für die Verwendung von Spiralspannstiften vorgesehen.
Die Position der Querbohrungen / Quergewinde in Bezug auf die Nabennut / Vierkant bzw. der Gelenke ist in der Übersicht dargestellt.
Soll eine der Wellenseiten ohne Querbohrung / Quergewinde geliefert werden, wird dies durch die Form QX an der gewünschten Stelle der Artikelnummer angegeben.

Die Querbohrung GN 110.1 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Kreuzgelenke DIN 808-16-B6-56-DG mit Querbohrung GN 110.1-QX-GE

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

48,49 €

zzgl. ges. Mehrwertsteuer 9,21 €
brutto 57,70 €

Sofort lieferbar

Gewicht: 0,060 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

84831050

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
