Le ruote a camme GN 2426 vengono combinate con le guide laterali lineari con ruote a camme GN 2422 per realizzare sistemi di guide laterali lineari compatti.
Le superfici dei bordi esterni delle ruote sono leggermente convesse, in modo da ottenere, in combinazione con le guide di supporto di forma corrispondente (tipo XT o XV), una corsa precisa e regolare su quattro punti di contatto. Lo stesso vale per le guide di supporto mobili (tipo UT o UV), ma con due soli punti di contatto.
In combinazione con la guida di scorrimento, durante il montaggio è possibile determinare l'assenza di gioco o la tensione iniziale di varie ruote utilizzando la ruota eccentrica regolabile (tipo E). La chiave a bocca GN 2424.1 necessaria allo scopo è disponibile separatamente.
Le ruote a tenuta e a lubrificazione permanente garantiscono una lunga durata e prestazioni di scorrimento superiori.
Ruota
Disco di tenuta
Plastica (NBR)2RS
Perno di supporto
Acciaio
Zincato, passivato blu
RoHS
| B | Ruota a camme con foro alesato |

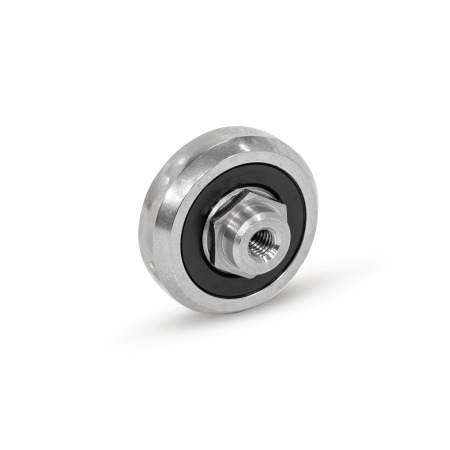

| N | Ruota a camme standard con collare di montaggio filettato centrale |
| E | Ruota a camme eccentrica con collare di montaggio filettato disassato |
| h1 Guida di scorrimento | b1 | b2 | d1 | d2 | d3 -0,05 | d4 | d5 -0,008 | l1 | l2 | l3 max. | A/F | t | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 4 | 1,6 | 14 | 12,4 | 6 | M 4 | 5 | 1,8 | 1,5 | 0,5 | 8 | 5 | 0,4 |
| 28 | 7 | 2,4 | 22,4 | 19,2 | 10 | M 5 | 7 | 3,8 | 2,2 | 0,6 | 13 | 8 | 0,5 |
| 35 | 7,5 | 3,3 | 28 | 25,1 | 12 | M 5 | 8 | 4,2 | 2,5 | 0,7 | 15 | 9 | 0,7 |
| 43 | 11 | 5 | 35 | 30,8 | 12 | M 6 | 10 | 4,3 | 2,5 | 0,7 | 15 | 11 | 0,8 |
|
