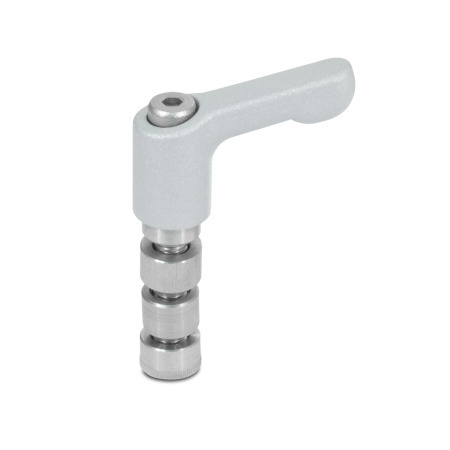

Mit Laschengelenksets GN 511.1 lassen sich Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren.
Die Zentrierbuchse positioniert und lagert die Laschen-Klemmhalter zueinander. Die gerändelte Gewindebuchse wird bei der Montage durch die Klemmschraube selbst oder durch Einpressen in einen der beiden Laschen-Klemmhalter eingebracht und dient dann zum Klemmen der Gelenkstelle.
In den Maßtabellen der jeweiligen Laschen-Klemmhalter sind die passenden Laschengelenksets angegeben.
RoHS
| S | mit Zylinderschraube DIN 912 |
| K | mit Klemmhebelset |
| d1 | l2 | d2 | d3 | d4 | l1 | l3 | l4 | l5 | l6 | h1 | h2 | Laschen-Klemmhalter k-Maß |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 4 | 16 | 7,5 | 6,9 | 7,5 | 22 | 11,5 | 4,5 | 4 | 4 | 18,5 | 23 | 16 |
| M 5 | 20 | 9 | 8,4 | 9 | 30 | 14 | 6 | 5 | 5 | 24,5 | 30,5 | 20 |
| M 6 | 25 | 10,5 | 9,9 | 10,5 | 45 | 18,5 | 6,5 | 7 | 6 | 24,5 | 35 | 25 |
| M 6 | 30 | 10,5 | 9,9 | 10,5 | 45 | 23,5 | 6,5 | 7 | 6 | 24,5 | 35 | 30 |
