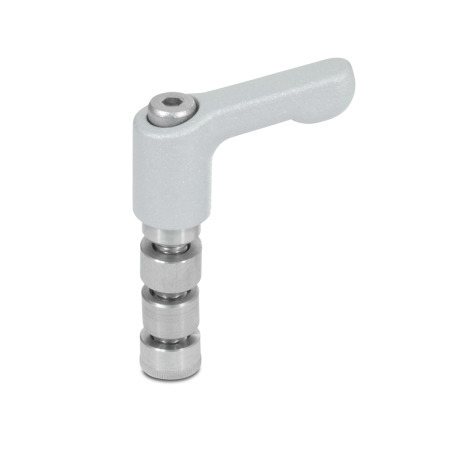

Tipo: K - Con maniglia a ripresa
Scheda Tecnica GN 511.1
Stampa questa pagina
Istruzioni per l'uso GN 511.1
Gamma
Esempi di applicazione dei morsetti di sostegno
Caratteristiche dell’acciaio INOX
Descrizione del prodotto
Con i kit di serraggio GN 511.1 è possibile assemblare i morsetti di sostegno girevoli GN 482, i morsetti di sostegno girevoli a T GN 483 e i morsetti girevoli per fissaggio squadrette GN 484 di pari dimensioni k per ottenere combinazioni di morsetti di sostegno.
La bussola di centraggio posiziona e sostiene i morsetti di sostegno girevoli tra loro. Durante il montaggio, la boccola filettata zigrinata viene inserita dalla vite di bloccaggio stessa o spingendola in uno dei due morsetti di sostegno girevoli e viene quindi utilizzata per bloccare lo snodo articolato.
Nelle tabelle dei diversi morsetti di sostegno girevoli sono indicati i kit di serraggio idonei.
Specifiche
- Impugnatura
Lega di zinco pressofusa
Rivestimento con polveri
Colore argento, RAL 9006, finitura testurizzata
- Inserto filettato,
bussola distanziale,
bussola di centraggio,
boccola filettata
Acciaio INOX AISI 303
- Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304
RoHS
