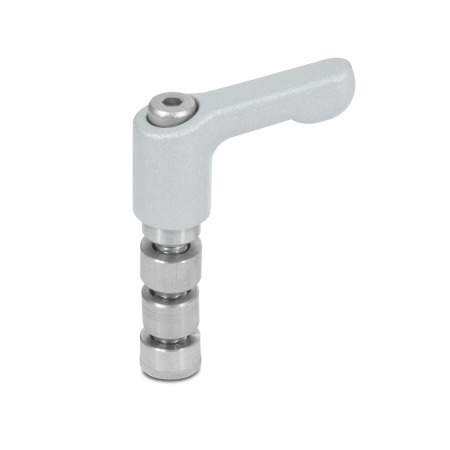

Con los kits de palanca de apriete GN 511.1, las abrazaderas de montaje GN 482 pueden combinarse con abrazaderas de montaje en T GN 483 y abrazaderas de montaje GN 484 con las mismas dimensiones k para crear uniones articuladas.
El casquillo de centrado define la posición relativa las abrazaderas de montaje entre sí. Durante el montaje, el casquillo roscado moleteado es insertado por el propio tornillo de apriete o al presionar en una de las dos abrazaderas de montaje, y de este modo sirve para apretar la junta articulada.
Los kits de palanca de apriete compatibles se indican en las tablas de dimensiones de las abrazaderas de montaje correspondientes.
RoHS
| S | con tornillo allen DIN 912 |
| K | con palanca de apriete ajustable |
| d1 | l2 | d2 | d3 | d4 | l1 | l3 | l4 | l5 | l6 | h1 | h2 | Abrazadera de articulación dimensión k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 4 | 16 | 7,5 | 6,9 | 7,5 | 22 | 11,5 | 4,5 | 4 | 4 | 18,5 | 23 | 16 |
| M 5 | 20 | 9 | 8,4 | 9 | 30 | 14 | 6 | 5 | 5 | 24,5 | 30,5 | 20 |
| M 6 | 25 | 10,5 | 9,9 | 10,5 | 45 | 18,5 | 6,5 | 7 | 6 | 24,5 | 35 | 25 |
| M 6 | 30 | 10,5 | 9,9 | 10,5 | 45 | 23,5 | 6,5 | 7 | 6 | 24,5 | 35 | 30 |
