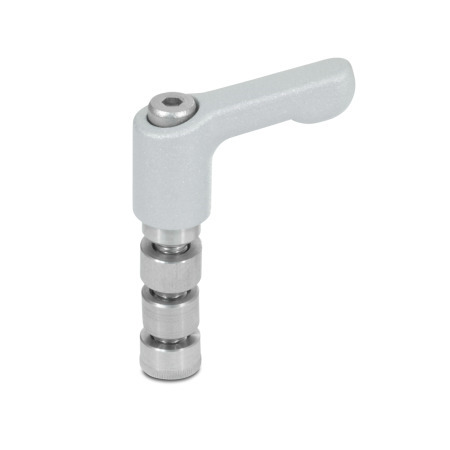

Type: K - avec manette indexable
Fiche standard GN 511.1
Imprimer cette page
Notice d'utilisation GN 511.1
Gamme
Exemple d'application de noix de serrage
Caractéristiques de l'inox
Description du produit
Avec les kits de serrage GN 511.1, les noix de serrage orientables GN 482 peuvent être combinées avec les modèles en T GN 483 et les noix de serrage taraudées GN 484 de dimensions k identiques pour créer des noix de serrage articulées.
La douille de centrage positionne les noix de serrage orientables entre elles. Lors du montage, la douille filetée moletée est insérée par la vis de serrage elle-même et permet de serrer l'articulation en exerçant une pression sur l'une des deux noix de serrage orientables.
Les kits de serrage appropriés sont indiqués dans les tableaux dimensionnels des noix de serrage orientables correspondantes.
Spécifications
- Poignée
Zinc moulé sous pression
plastifié
argenté, RAL 9006, finition texturée
- Insert fileté,
douille d'écartement,
douille de centrage,
douille filetée
Inox AISI 303
- Vis à tête cylindrique DIN 912
Inox AISI 304
RoHS
