Usted está aquí: Vista general de producto > 3.3 Abatimiento, cierre y bloqueo de puertas y cubiertas > Bisagras con función de retención > GN 437.4 Bisagras producto siguiente

GN 437.4 Bisagras Zamac, con retención

Foto

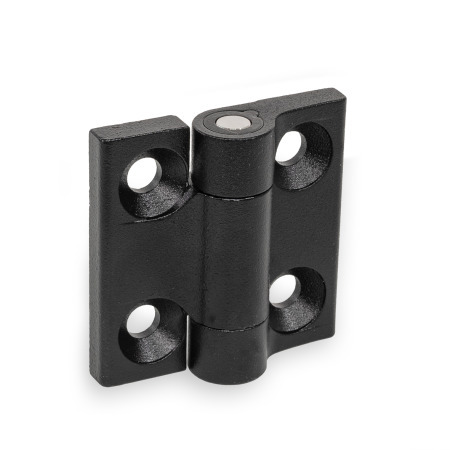

GN 437.4 Bisagras, Zamac, con retención Color: SW - Negro, RAL 9005, acabado texturado

Color: SW - Negro, RAL 9005, acabado texturado

GN 437.4 Bisagras, Zamac, con retención Color: SW - Negro, RAL 9005, acabado texturado

GN 437.4 Bisagras, Zamac, con retención Color: SR - plateado, RAL 9006, acabado texturado

Ficha técnica GN 437.4 Imprimir esta página Información de la capacidad de carga de bisagras metálicas Características del plástico

Descripción del producto

Información

Las bisagras con retención GN 437.4 retienen puertas y cubiertas en la posición de retención indicada sin necesidad de sistemas mecánicos adicionales.

Esto es particularmente ventajoso cuando las máquinas e instalaciones deben abrirse y cerrarse con frecuencia para la carga y descarga, y también es útil para el mantenimiento o las reparaciones. De esta forma, se evitan que las puertas se abran y se cierren independientemente de forma no deseada.

Además, el ángulo de -3° del tipo C2 garantiza que la puerta o cubierta quede ligeramente presionada contra el marco de la carcasa cuando se cierra.

Especificación

ZamacZD
con revestimiento de plástico
Negro, RAL 9005, acabado texturadoSW
plateado, RAL 9006, acabado texturadoSR

Elementos de retención/tapa de cubierta
Plástico (POM poliacetal)
resistente a temperaturas de hasta 80 °C

Pasador
Acero inoxidable AISI 303

Muelle de compresión
Acero para muelles

RoHS

Accesorio

Placas separadoras de GN 2370
Placas GN 2372

Dibujo técnico

GN 437.4 Bisagras, Zamac, con retención Esquema

Ocultar dibujo técnico

GN 437.4 Bisagras, Zamac, con retención Esquema

Opciones del artículo / Tabla

Tipo

A2	Posiciónes de indexado -90°, 0°, 90° y 180°, par de sujeción medio
C2	Posiciónes de indexado -3° y 117°, par de sujeción medio

Mostrar / ocultar columnas

l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	::par de sujeción máximo M_H±10 % en Nm

60	60	8,3	18,5	7,5	9,5	19	20	36	36	1
