GN 437.4 Scharniere Zink-Druckguss, mit Rastung

Produktbild

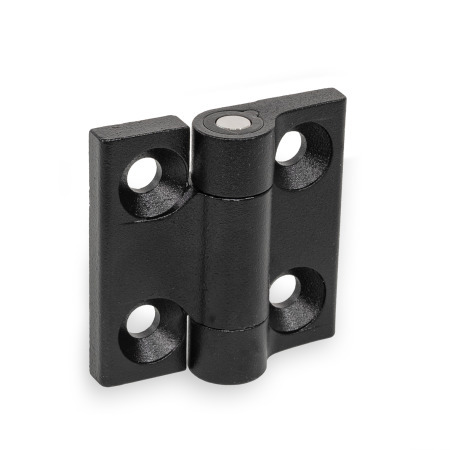

GN 437.4 Scharniere, Zink-Druckguss, mit Rastung Farbe: SW - schwarz, RAL 9005, strukturmatt
Farbe: SW - schwarz, RAL 9005, strukturmatt
GN 437.4 Scharniere, Zink-Druckguss, mit Rastung Farbe: SW - schwarz, RAL 9005, strukturmatt GN 437.4 Scharniere, Zink-Druckguss, mit Rastung Farbe: SR - silber, RAL 9006, strukturmatt
Normblatt GN 437.4 Diese Seite drucken Zusammenstellung der Scharniere-Bauarten Angaben zur Belastbarkeit Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Scharniere GN 437.4 mit Rastung halten Türen und Klappen ohne zusätzliche Mechanik in den vorgegebenen Rastpositionen.

Dies ist besonders bei häufigen Öffnungs- und Schließvorgängen zum Be- und Entladen an Maschinen und Anlagen, aber auch bei Wartungs- oder Reparaturarbeiten von Vorteil. Ein nicht erwünschtes, selbsttätiges Schließen bzw. Öffnen wird so verhindert.

Die Form C2 stellt zudem sicher, dass die Tür bzw. Klappe im geschlossenen Zustand durch die -3° leicht an den Gehäuserahmen angedrückt wird.

Ausführung

Zink-DruckgussZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
silber, RAL 9006, strukturmattSRSR

Rastelemente / Abdeckkappe
Kunststoff (Polyacetal POM)
temperaturbeständig bis 80 °C

Stift Edelstahl
nichtrostend, 1.4305

Druckfeder
Federstahl

RoHS

Zubehör

Distanzplatten GN 2370
Gewindeplatten GN 2372

Technische Zeichnung

3D
GN 437.4 Scharniere, Zink-Druckguss, mit Rastung Skizze
Technische Zeichnung ausblenden
GN 437.4 Scharniere, Zink-Druckguss, mit Rastung Skizze

Artikelvarianten / Tabelle

Form

A2Rastpositionen -90°, 0°, 90° und 180°, mittleres Haltemoment
C2Rastpositionen -3° und 117°, mittleres Haltemoment
Spalten ein-/ausblenden
l1l2dh1h2h3h4l3m1m2::max. Haltemoment
MH ± 10% in Nm
60608,318,57,59,5192036361

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Werkstoff

l1
l2
Form


Farbe
SR
SW

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
17,84 €
zzgl. ges. Mehrwertsteuer 3,39 €
brutto 21,23 €
Sofort lieferbar
inkl. Materialzuschlag: 0,26 €
Der Materialzuschlag ist im angezeigten Preis schon enthalten.
Gewicht: 0,152 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83021000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
