Vous êtes ici : Présentation des produits  >  3.3 Articulation, enclenchement, verrouillage de portes et de caches  >  Charnières avec fonction d'indexage  >  GN 437.4 Charnières produit suivant

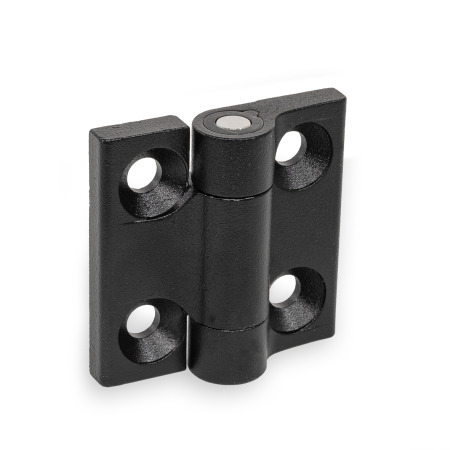

GN 437.4 Charnières Zinc moulé sous pression, avec détente


GN 437.4 Charnières, zinc moulé sous pression, avec détente Couleur: SW - Noir, RAL 9005, finition texturée
Couleur: SW - Noir, RAL 9005, finition texturée
GN 437.4 Charnières, zinc moulé sous pression, avec détente Couleur: SW - Noir, RAL 9005, finition texturée GN 437.4 Charnières, zinc moulé sous pression, avec détente Couleur: SR - argenté, RAL 9006, finition texturée
Fiche standard GN 437.4 Imprimer cette page Informations sur la capacité de charge des charnières en métal Caractéristiques du plastique

Description du produit

Information

Les charnières GN 437.4 avec détente maintiennent les portes et les caches dans la position d'indexation donnée, sans mécanisme supplémentaire.

Elles sont particulièrement utiles lorsque les machines et les systèmes doivent fréquemment être ouverts et fermés aux fins du chargement et du déchargement, ainsi qu'en cas d'entretiens ou de réparations. Elles permettent d'éviter que les portes et les caches se ferment et s'ouvrent indépendamment et de manière indésirable.

De plus, l'angle de -3° du type C2 assure une légère pression de la porte ou du cache contre la cadre du logement lors qu'ils sont fermés.

Spécifications

Zinc moulé sous pressionZD
plastifié
Noir, RAL 9005, finition texturéeSWSW
argenté, RAL 9006, finition texturéeSRSR

Éléments de verrouillage/capuchon
Plastique (Polyacétal POM)
résistant aux températures jusqu'à 80 °C

Goupille
Inox AISI 303

Ressort de compression
Acier pour ressorts

RoHS

Accessoire

Plaques d'écartement GN 2370
Plaques GN 2372

Schéma technique

3D
GN 437.4 Charnières, zinc moulé sous pression, avec détente schéma
Masquer schéma technique
GN 437.4 Charnières, zinc moulé sous pression, avec détente schéma

Options d'article/Tableau

Type

A2Positions d'indexation -90°, 0°, 90° et 180°, couple de maintien moyen
C2Positions d'indexation -3° et 117°, couple de maintien moyen
Afficher/Masquer colonnes
l1l2dh1h2h3h4l3m1m2::couple de maintien max.
MH ±10 % en Nm
60608,318,57,59,5192036361

Configuration et prix

Ouvrir le configurateur 3D
Matériau

l1
l2
Type


Couleur
SR
SW

Pièce sélectionnée (Comment commander)

Total (net)
17,84 €
plus TVA 3,39 €
brute 21,23 €
En stock
incl. supplément matériel: 0,26 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,152 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
83021000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
