GN 724.2 Loquets à ressort Acier/inox, avec goupille chanfreinée et bride pour montage en surface

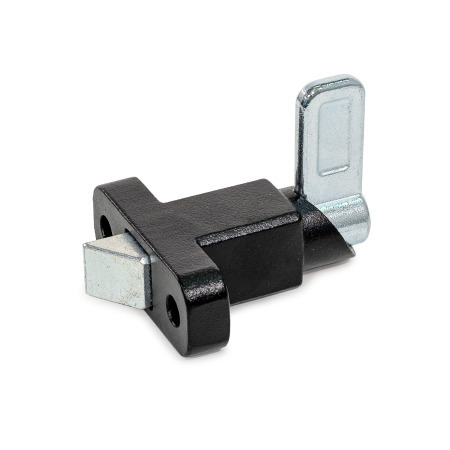

GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 3 - Chanfrein, droit
Type: A - Position du bras de verrouillage perpendiculaire à la bride
Matériau/Finition: SW - noir, RAL 9005, finition texturée
GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 1 - Chanfrein, haut Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 1 - Chanfrein, haut Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 1 - Chanfrein, haut Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 1 - Chanfrein, haut Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 1 - Chanfrein, haut Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 1 - Chanfrein, haut Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 2 - Chanfrein, bas Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 2 - Chanfrein, bas Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 2 - Chanfrein, bas Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 2 - Chanfrein, bas Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 2 - Chanfrein, bas Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 2 - Chanfrein, bas Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 3 - Chanfrein, droit Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 4 - Chanfrein, gauche Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 4 - Chanfrein, gauche Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 4 - Chanfrein, gauche Type: A - Position du bras de verrouillage perpendiculaire à la bride Matériau/Finition: ZB - Zingué, passivé bleu GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 4 - Chanfrein, gauche Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: NI - Inox, moulage de précision GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 4 - Chanfrein, gauche Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: SW - noir, RAL 9005, finition texturée GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface N° d'identification: 4 - Chanfrein, gauche Type: B - Position du bras de verrouillage parallèle à la bride Matériau/Finition: ZB - Zingué, passivé bleu
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 724.2 Imprimer cette page Exemples d'application Caractéristiques de l'inox

Description du produit

Information

Les loquets à ressort GN 724.2 dont dotés d'un axe de doigt de section carrée comportant une surface de blocage d'un côté et un chanfrein de l'autre. Lors d'un déplacement dans la direction de la goupille chanfreinée, l'axe de doigt glisse sur les rainures et les rebords, tandis que la goupille chanfreinée fait remonter l'axe de doigt dans le corps du guide. L'axe de doigt s'enclenche automatiquement lorsqu'il arrive au niveau de la surface de blocage. Le loquet peut être déverrouillé en tirant sur le bras de verrouillage.

L'encoche située au sommet de la courbe permet de bloquer le loquet pour empêcher temporairement l'axe de doigt de dépasser.

Les tolérances dimensionnelles entre l'axe de doigt et le dispositif de guidage ont été établies de manière à garantir la fiabilité fonctionnelle du dispositif, même en cas d'encrassement ou d'applications de dimensions irrégulières. Le mécanisme de verrouillage est pré-lubrifié et peut être relubrifié si nécessaire.

Plusieurs options de fixation sont disponibles. Les trous de montage hexagonaux permettent l'utilisation de vis à tête cylindrique ISO 4762 et de vis ou d'écrous à six pans conformes aux normes DIN 931 ou DIN 934.

Spécifications

Guide

  • Acier, moulage de précision
    • Zingué, passivé bleuZBZB
    • Zingué et fini poudré
      noir, RAL 9005, finition texturéeSWSW
  • Inox, moulage de précisionNI AISI CF-8

Bras de verrouillage

  • Acier, moulage de précision
    Zingué, passivé bleu pour ZB/SW
  • Moulage de précision en inox AISI CF-8 pour NI

Axe de doigt

  • Acier, durci
    Zingué, passivé bleu pour ZB/SW
  • Inox AISI 431, durci pour NI

Ressort de compression
Inox AISI 316Ti

RoHS

Schéma technique

GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma
Masquer schéma technique
GN 724.2 Loquets à ressort, acier/inox, avec goupille chanfreinée et bride pour montage en surface schéma

Options d'article/Tableau

Type

APosition du bras de verrouillage perpendiculaire à la bride
BPosition du bras de verrouillage parallèle à la bride

N° d'identification

1Chanfrein, haut
2Chanfrein, bas
3Chanfrein, droit
4Chanfrein, gauche
Afficher/Masquer colonnes
bsad +0,2h1h2l1 ≈l2l3l4l5l6mA/FCharge du ressort en N ≈
Initiale
Finale
13206,56,17,51,55410351374834101435
20301010,11558415541,5558055172270

Configuration et prix

Largeur b
Carré s
Type


N° d'identification




Matériau/Finition
SW
ZB

Pièce sélectionnée (Comment commander)

Total (net)
14,47 €
plus TVA 2,75 €
brute 17,22 €
Demandez le délai de livraison
Poids: 0,165 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73182900
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 55, valable à partir du 1er septembre 2022, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Pour le moment, il n'y a pas de téléchargement direct de données CAO 3D ou 2D pour cette pièce. Veuillez nous envoyer directement votre demande par courrier électronique. Nous vous enverrons dès que possible les données CAO souhaitées.
