GN 724.2 Jousisalvat Teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen

Valokuva

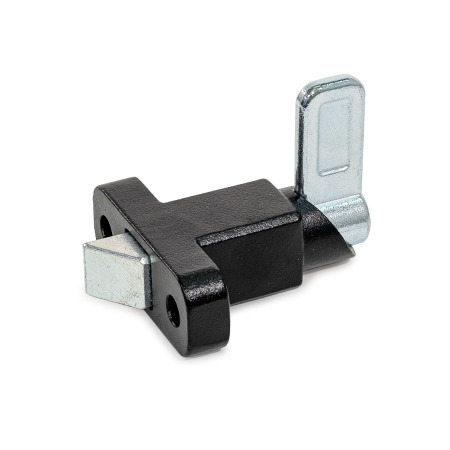

GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely
Tunnistenro.: 3 - Viiste, oikea
Tyyppi: A - Salvan varren asento kohtisuorassa laippaan
Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely
GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 1 - Viiste, yläpuoli Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 1 - Viiste, yläpuoli Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 1 - Viiste, yläpuoli Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 1 - Viiste, yläpuoli Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 1 - Viiste, yläpuoli Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 1 - Viiste, yläpuoli Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 2 - Viiste, pohja Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 2 - Viiste, pohja Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 2 - Viiste, pohja Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 2 - Viiste, pohja Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 2 - Viiste, pohja Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 2 - Viiste, pohja Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 3 - Viiste, oikea Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 4 - Viiste, vasen Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 4 - Viiste, vasen Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 4 - Viiste, vasen Tyyppi: A - Salvan varren asento kohtisuorassa laippaan Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 4 - Viiste, vasen Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: NI - Tarkkuusvalettu ruostumaton teräs GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 4 - Viiste, vasen Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: SW - musta, RAL 9005, teksturoitu viimeistely GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen Tunnistenro.: 4 - Viiste, vasen Tyyppi: B - Salvan varren asento samansuuntainen laipan kanssa Materiaali / Pinta: ZB - Sinkitty, sinipassivoitu
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet
Standardilehti GN 724.2 Tulosta tämä sivu Asennusesimerkkejä Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Tiedot

Jousisalvoissa GN 724.2 on jousitappi, jossa on neliönmuotoinen poikkileikkaus, salpauspinta yhdellä sivulla ja viiste toisella sivulla. Kun jousitappi liikkuu viistetyn tapin suuntaan, se kulkee urien ja reunojen yli viistetyn tapin liikuttaessa jousitappia ohjaimeen. Jousitappi salpautuu automaattisesti paikalleen, kun sitä liikutetaan kohti salpauspintaa. Salpaus vapautetaan salvan varresta vetämällä.

Kaaren yläosassa olevan uran ansiosta salpa pysyy paikallaan, jos jousitapin ulostyöntyminen tulee väliaikaisesti estää.

Tapin ja ohjaimen väliset mittatoleranssit on valittu siten, että toiminnallinen luotettavuus voidaan taata myös summittaisesti mitoitetuissa sovelluksissa tai likaantumistapauksissa. Salpamekanismi on esivoideltu ja sen voi voidella uudelleen tarpeen vaatiessa.

Kiinnityksessä on useita eri vaihtoehtoja. Kuusionmuotoisten asennusreikien ansiosta voi käyttää kuusiokoloruuveja ISO 4762 ja kuusiokantaruuveja tai muttereita DIN 931 tai DIN 934 mukaisesti.

Tekninen eritelmä

Ohjain

  • Tarkkuusvalettu teräs
    • Sinkitty, sinipassivoituZBZB
    • Sinkitty ja jauhepinnoitettu
      musta, RAL 9005, teksturoitu viimeistelySWSW
  • Tarkkuusvalettu ruostumaton teräsNI AISI CF-8

Salvan varsi

  • Tarkkuusvalettu teräs
    Sinkitty, sinipassivoitu ZB / SW -versiolle
  • Tarkkuusvalettu ruostumaton teräs AISI CF-8 NI versiolle

Jousitappi

  • Teräs, karkaistu
    Sinkitty, sinipassivoitu ZB / SW -versiolle
  • Ruostumaton teräs AISI 431, karkaistu NI versiolle

Puristusjousi
Ruostumaton teräs AISI 316Ti

RoHS

Tekninen piirros

GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen luonnos
Piilota tekninen piirros
GN 724.2 Jousisalvat, teräs / ruostumaton teräs, viistetyllä tapilla, laipalla pintakiinnitykseen luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

ASalvan varren asento kohtisuorassa laippaan
BSalvan varren asento samansuuntainen laipan kanssa

Tunnistenro.

1Viiste, yläpuoli
2Viiste, pohja
3Viiste, oikea
4Viiste, vasen
Näytä / piilota sarakkeet
bsad +0,2h1h2l1 ≈l2l3l4l5l6mavainväli A/FJousikuorma N ≈
Alussa
Lopussa
13206,56,17,51,55410351374834101435
20301010,11558415541,5558055172270

Koonti ja hinta

Leveys b
Neliö s
Tyyppi


Tunnistenro.




Materiaali / Pinta
SW
ZB

Valittu osa (Tilausohjeet)

Yhteensä (netto)
14,47 €
plus ALV 2,75 €
brutto 17,22 €
Pyydä toimitusaika
Paino: 0,165 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73182900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.

CAD-data

Tälle osalle ei ole tällä hetkellä saatavissa suoraa 3D CAD -datan tai 2D-datan latausta. Lähetä kyselysi suoraan meille sähköpostitse. Lähetämme sinulle pyytämäsi CAD-datan mahdollisimman nopeasti.
