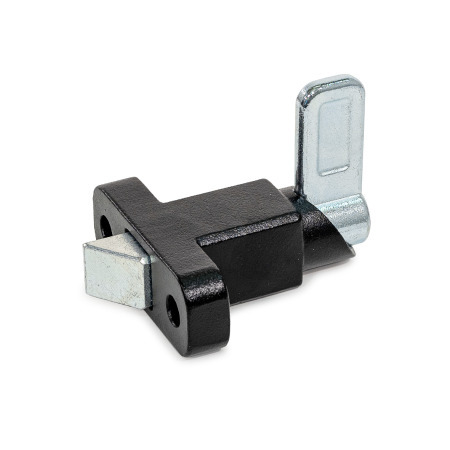

GN 724.2 Federriegel Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch

Produktbild

GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt
Kennziffer: 3 - Anlaufschräge, rechts
Form: A - Riegelstellung rechtwinklig zum Flansch
Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt
GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 724.2 Diese Seite drucken Anwendungsbeispiele Zusammenstellung der Rastriegel-Bauarten Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Federriegel GN 724.2 verfügen über einen Raststift mit quadratischem Querschnitt und einer Rastfläche, der eine Anlaufschräge gegenüber liegt. Bei einer Bewegung in Richtung der Anlaufschräge überfährt der Raststift Nuten und Kanten, da dabei der Raststift durch die Anlaufschräge in die Führung bewegt wird. In Richtung der Rastfläche rastet der Raststift entsprechend automatisch ein. Durch Betätigung des Riegels kann die Rastung aufgehoben werden.

Die Rastkerbe am oberen Ende der Kurve bewirkt, dass der Riegel gehalten wird, wenn der Raststift zeitweise nicht vorstehen soll.

Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist. Die Rastmechanik ist im Lieferzustand geschmiert und kann bei Bedarf nachgeschmiert werden.

Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben ISO 4762 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.

Ausführung

Führung

  • Stahl-Feinguss
    • verzinkt, blau passiviertZBZB
    • verzinkt und kunststoffbeschichtet
      schwarz, RAL 9005, strukturmattSWSW
  • Edelstahl-FeingussNI 1.4308

Riegel

  • Stahl-Feinguss
    verzinkt, blau passiviert bei ZB / SW
  • Edelstahl-Feinguss 1.4308 bei NI

Raststift

  • Stahl, gehärtet
    verzinkt, blau passiviert bei ZB / SW
  • Edelstahl 1.4112, gehärtet bei NI

Druckfeder
Edelstahl 1.4571

RoHS

Technische Zeichnung

3D
GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Skizze
Technische Zeichnung ausblenden
GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Skizze

Artikelvarianten / Tabelle

Form

ARiegelstellung rechtwinklig zum Flansch
BRiegelstellung parallel zum Flansch

Kennziffer

1Anlaufschräge, oben
2Anlaufschräge, unten
3Anlaufschräge, rechts
4Anlaufschräge, links
Spalten ein-/ausblenden
bsad +0,2h1h2l1 ≈l2l3l4l5l6mswFederdruck in N ≈
Anfang
Ende
13206,56,17,51,55410351374834101435
20301010,11558415541,5558055172270

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Breite b
Vierkant s
Form


Kennziffer




Oberfläche / Werkstoff
SW
ZB

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
15,19 €
zzgl. ges. Mehrwertsteuer 2,89 €
brutto 18,08 €
Bitte Lieferzeit anfragen
Gewicht: 0,165 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73182900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern
