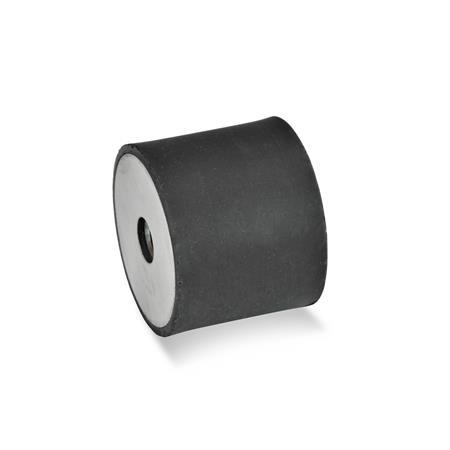

GN 451 Antivibranti in gomma Acciaio INOX

Tipo: EE - Con 2 filettature interne

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 451 Stampa questa pagina Caratteristiche di resilienza GN 351 / GN 451 Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Gli antivibranti in gomma GN 451 sono adatti al montaggio elastico di unità come motori, compressori e pompe.

Specifiche

Gomma naturale (NR)

Nero
Vulcanizzata sulle piastre di copertura
Resistente a temperature fino a 80 °C
Durezza Shore A ±5
Morbido40*
Medio55
Duro70*

Piastre di copertura, boccole filettate, perni filettati
Acciaio INOX AISI 304

RoHS

Su richiesta

Gomma colore grigio

GN 451 Antivibranti in gomma, acciaio INOX disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

EE	Con 2 filettature interne
ES	Con filettatura interna / perno filettato
SS	Con 2 perni filettati

Mostra / Nascondi colonne

d₁	h Tipo EE			Tipo ES				Tipo SS				d₂	Lunghezza l	s	t ≈

8	8	13	-	8	13	-	-	8	13	-	-	M 3	6	1	3
10	10	15	20	10	15	20	-	10	15	20	-	M 4	10	1,2	4
15	10	15	20	10	15	20	25	10	15	20	25	M 4	10	1,4	4
20	15	20	25	15	20	25	30	15	20	25	30	M 6	18	2	6
25	20	25	30	15	20	30	-	15	20	30	-	M 6	18	2	6
30	20	30	40	15	20	30	40	15	30	40	-	M 8	20	2	8
40	20	30	40	20	30	40	-	20	30	40	-	M 8	23	2	8
50	30	40	50	20	30	40	50	20	30	40	50	M 10	28	2	8
60	30	40	50	30	40	50	-	30	40	50	-	M 10	28	2	8
70	30	45	-	30	45	-	-	30	45	-	-	M 10	27	3	8
75	30	40	55	25	40	55	-	25	40	55	-	M 12	37	3	11
100	40	55	75	40	55	75	-	40	55	75	-	M 16	41	3	14
125	55	75	-	55	75	-	-	55	75	-	-	M 16	41	3	14
