Le chiusure a levetta regolabile GN 116.1 hanno un meccanismo di chiusura che converte il movimento di rotazione della manopola o della chiave a tubo in una rotazione di 90° e quindi in un movimento assiale di 12 mm (corsa) della levetta di chiusura. Questa configurazione consente ampie corse di chiusura all'interno delle singole spaziature della chiave, ad esempio in combinazione con guarnizioni.
Le levette di chiusura sono disponibili con diverse inclinazioni per coprire un campo di regolazione A1...A5 da 4 a 46 mm. Le gradazioni selezionate garantiscono un'ampia sovrapposizione tra i campi di regolazione.
La coppia di serraggio ammissibile per la vite di bloccaggio è di 2 Nm, che porta la forza di chiusura assiale della levetta a circa 300 N.
Corpo di contenimento serratura
Lega di zinco pressofusa
Rivestimento con polveri
Nero, RAL 9006, finitura testurizzata
Altre parti
Acciaio zincato, passivato blu

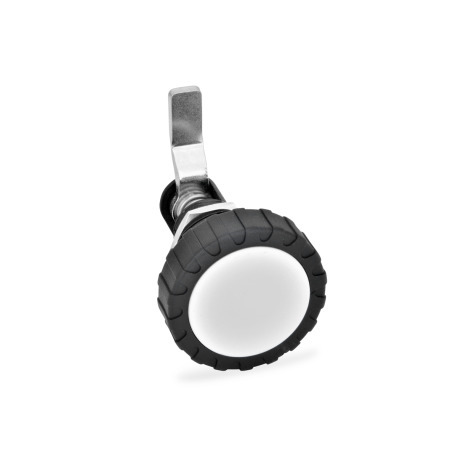

Manopola zigrinata (tipo RG)
Plastica (poliammide PA)
RoHS
| RG | Con manopola zigrinata GN 7336 |
| VK7 | Con innesto quadrato |
| VK8 | Con innesto quadrato |
| DK | Con innesto triangolare |
| SK6 | Con esagono |
| VDE | Con doppia mappa |
| Regolazione A1 ... A5 (Spessore porta + spessore telaio porta) | ||||
|---|---|---|---|---|
| A 1 | A 2 | A 3 | A 4 | A 5 |
| 4 - 16 | 11 - 23 | 19 - 31 | 27 - 39 | 34 - 46 |
| b max. | Lunghezza l ≈ | b max. | Lunghezza l ≈ | b max. | Lunghezza l ≈ | b max. | Lunghezza l ≈ | b max. | Lunghezza l ≈ |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 9,5 | 10 | 9,5 | 12 | - | 12 | 20 | 12 | 15 |
| - | - | - | - | - | - | - | - | - | - |
|
Ruotando la chiusura in senso orario (verso destra), la levetta viene prima ruotata di 90° e quindi portata in posizione di chiusura. Ruotando ulteriormente, il passo della filettatura (filettatura M 10) porta la levetta di chiusura a spostarsi di massimo 12 mm in direzione assiale, fino a bloccare la porta contro il telaio. Quando la chiusura viene aperta mediante rotazione in senso antiorario (verso sinistra) la levetta di chiusura torna indietro, sbloccando la porta alla successiva rotazione di 90°. L'attrito necessario per la rotazione di 90° è generato dalla molla di spinta. Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema. La chiusura viene inserita attraverso il foro dal lato anteriore; durante questa operazione, la levetta di chiusura deve trovarsi nella posizione finale aperta e circa al centro del campo di rotazione. A questo punto è possibile spingere la ghiera di ritegno sulla chiusura dal retro e avvitarla in posizione. L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie. |
||||||||||
