Piedini di livellamento GN 445 (LV.FO)

GN 445 Piedini di livellamento, plastica / acciaio Tipo: A - Senza dado, senza disco antiscivolo

ELESA original design
code: LV.FO

Tipo: A - Senza dado, senza disco antiscivolo

Scheda Tecnica GN 445 Stampa questa pagina Istruzioni per l’uso GN 345 / GN 345.5 / GN 445 / GN 445.5 Caratteristiche del materiale plastico

Descrizione del prodotto

I piedini di livellamento GN 445 sono in grado di sopportare carichi statici elevati grazie all'uso di un materiale plastico ad alta densità e a un design che distribuisce il carico su una superficie più ampia.

I valori relativi alla capacità di carico statico riportati in tabella sono solo indicativi; qualora vengano superati possono verificarsi gravi deformazioni permanenti o la rottura del piedino in plastica.

I valori sono il risultato di una serie di prove in cui un certo numero di piedini di livellamento è stato sottoposto a un carico statico verticale per un tempo limitato.

I dati relativi alla capacità di carico sono valori consigliati non vincolanti ed escludono qualsiasi responsabilità. Non costituiscono una garanzia di qualità e condizioni d’uso. L'utilizzatore è tenuto a stabilire caso per caso se il prodotto è idoneo all’uso previsto.

I fori di fissaggio sono chiusi da un sottile strato di plastica facile da forare.

I piedini di livellamento GN 445 vengono forniti montati, ma sono rimovibili.

Specifiche

Piedino
Plastica Tecnopolimero (poliammide PA)

Rinforzo in fibra di vetro
Nero, finitura matt
Resistente a temperature fino a 100 °C

Perno filettato
Acciaio zincato, passivato blu

Classe 5.8

Dado esagonale ISO 4032
Acciaio zincato, passivato blu

Fondo in gomma (NBR)
70 Shore A, nero

RoHS

A	Senza dado, senza disco antiscivolo
B	Con dado, senza disco antiscivolo
AG	Senza dado, con disco antiscivolo
BG	Con dado, con disco antiscivolo

d₁	d₂	l₁				b	d₃	k₁	k₂	l₂	l₃	l₄	A/F	Ø sfera	Carico statico in kN (vedere informazioni)

60	M 8	43	68	-	-	96,5	8,5	50	18	30	14	21	14	14	14
60	M 10	43	68	98	-	96,5	8,5	50	18	30	14	21	14	14	14
60	M 12	43	68	98	-	96,5	8,5	50	18	30	14	21	14	14	14
60	M 14	68	98	148	-	96,5	8,5	50	18	30	14	21	14	14	14
60	M 16	68	108	148	168	96,5	8,5	50	18	30	14	21	16	14	14
80	M 8	43	68	-	-	130	10,5	70	25	31	14	22	14	14	14
80	M 10	43	68	98	-	130	10,5	70	25	31	14	22	14	14	16
80	M 12	43	68	98	-	130	10,5	70	25	31	14	22	14	14	16
80	M 14	68	98	148	-	130	10,5	70	25	31	14	22	14	14	16
80	M 16	68	108	148	168	130	10,5	70	25	31	14	22	16	14	16

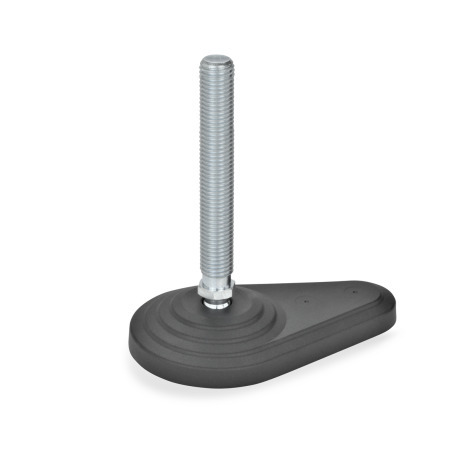

GN 445 Piedini di livellamento Perno filettato in acciaio zincato / piedino in plastica
