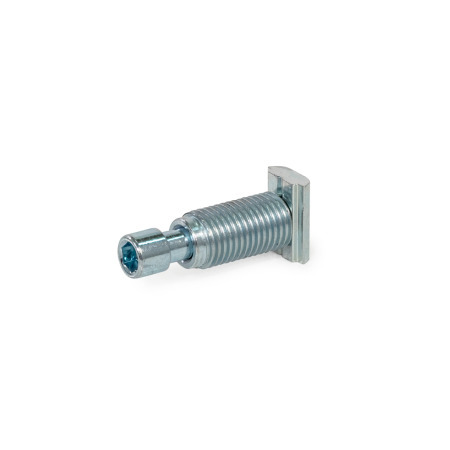

I connettori automatici GN 23b permettono di fissare tra loro i profilati di alluminio ad angolo retto. La lavorazione del profilato non è necessaria. Il collegamento può essere posizionato liberamente e fatto scorrere lungo la scanalatura.
Per il montaggio, inserire innanzitutto la vite a testa cilindrica lungo la scanalatura, quindi avvitare la boccola filettata leggermente lubrificata. È possibile la formazione di bave di lieve entità. I connettori automatici vengono utilizzati a coppie uno di fronte all'altro. Gli eventuali pannelli utilizzati nella scanalatura devono essere adeguatamente predisposti.
I connettori automatici sono forniti confezionati. La tabella indica le quantità di ciascuna confezione.
RoHS
| L | Leggero |
| S | Pesante |
| R | Collegamento ad angolo retto |
| n Profilato tipo L | Profilato tipo S | Confezione Unità | d1 Filettatura autoformante Profilato tipo L | Profilato tipo S | d2 | h | l1 | l2 | A/F1 | A/F2 |
|---|---|---|---|---|---|---|---|---|---|---|
| - | 8 | 4 | - | S 11 | M 6 | 3,8 | 32 | 8 | 5 | T40 |
| 10 | 10 | 4 | S 13 | S 12 | M 8 | 3,8 | 34 | 9,5 | 6 | T50 |
|
