Original design GLB-1 / GLB-2

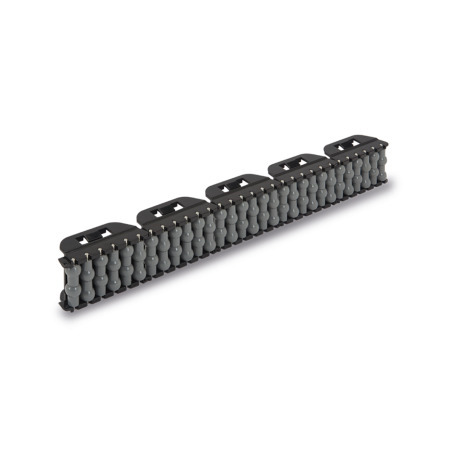

Le guide laterali snodate GN 6473 si fissano ai lati dei trasportatori; i rullini guidano i prodotti sul trasportatore senza danneggiarli. Grazie agli snodi, sono particolarmente adatte sui tratti curvi.
Il tipo di rullini dipende dal materiale trasportato. Il tipo K è adatto a lattine e contenitori di plastica. Per i contenitori di cartone si consiglia il tipo Z, che assicura una maggiore scorrevolezza. Per i recipienti in vetro si utilizza il tipo ZA, che consente di rimuovere agevolmente eventuali frammenti in caso di rottura.
Il fissaggio avviene tramite i profili per guide laterali GN 6473.1, che vengono fissati ai sistemi di trasporto con elementi di collegamento GN 6473.2.
La dotazione comprende 5 segmenti di lunghezza totale l1
Segmento per profilo portante
PlasticaPOM, poliacetale
Colore nero
Rullini
Plastica, polietilene (PE)
Asse
Acciaio INOX AISI 304
RoHS
| K | Rullini sferici |
| Z | Rullini cilindrici |
| ZA | Rullini con disassamento cilindrico |
| 1 | Fila singola |
| 2 | Doppia fila |
| l1 | b1 | b2 | b3 | d1 | d2 | d3 | h1 N° identificativo 1 | N° identificativo 2 | h2 | h3 | l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 375 | 31,2 | 30,6 | 31,75 | 12,5 | 11,25 | 13,5 | 44 | 79,8 | 71,8 | 35,5 | 75 |
