Original design GLB-1 / GLB-2

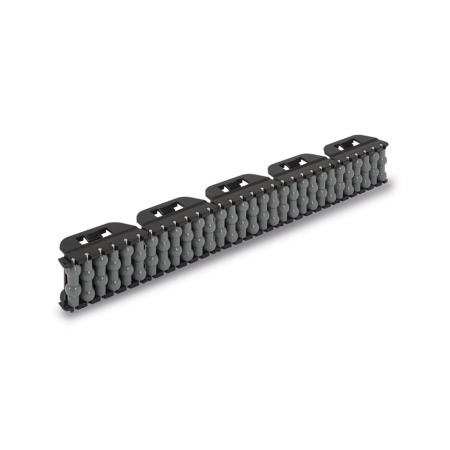

Les segments de guidage latéraux GN 6473 se fixent sur les côtés des sections du convoyeur ; équipés de galets, ils permettent de guider les marchandises transportées sans les endommager. Ils sont tout particulièrement adaptés aux courbes en raison de leur segmentation.
Le type de galets utilisés dépend des marchandises transportées. Le type K est utilisé pour les boîtes de conserve et les boîtes en plastique. Le type Z peut être utilisé pour les boîtes en carton afin d'assurer un flux régulier de matériaux. Le type ZA est utilisé pour les récipients en verre, car il permet d'éliminer facilement tout débris de verre en cas de casse.
La fixation s'effectue à l'aide de profilés de retenue GN 6473.1, lesquels sont fixés aux convoyeurs à l'aide d'éléments de liaison GN 6473.2.
Sont inclus 5 segments d'une longueur totale de l1.
Segment de profilé de support
PlastiquePOM, polyacétal
Noir
Galets
Plastique, polyéthylène (PE)
Axe
Acier inox AISI 304
RoHS
| K | Galets en forme de boule |
| Z | Galets cylindriques |
| ZA | Galets cylindriques décalés |
| 1 | Rangée simple |
| 2 | Rangée double |
| l1 | b1 | b2 | b3 | d1 | d2 | d3 | h1 N° d'identification 1 | N° d'identification 2 | h2 | h3 | l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 375 | 31,2 | 30,6 | 31,75 | 12,5 | 11,25 | 13,5 | 44 | 79,8 | 71,8 | 35,5 | 75 |
