Las cerraduras de apriete giratorias GN 116.1 tienen un mecanismo de cierre que traslada el movimiento giratorio del elemento de accionamiento o llave de vaso en un giro de 90º y después en un movimiento axial de 12 mm (distancia de recorrido) de la leva de cierre. Esta configuración permite grandes carreras de cierre dentro del espaciado de cada pestillo, por ejemplo, en combinación las juntas.
Los cierres con diferentes acodamientos del pestillo cubren un rango de sujeción A1...A5 de 4 a 46 mm. Las gradaciones seleccionadas garantizan un amplio solapamiento entre los rangos de fijación.
El par de apriete permitido para el tope de apriete es de 2 Nm, lo que lleva la fuerza de cierre axial de la leva de cierre a unos 300 N.
Alojamiento de la cerradura
Zamac
revestimiento de plástico negro
RAL 9006, acabado texturado
Otras piezas
Acero zincado, pasivado azul

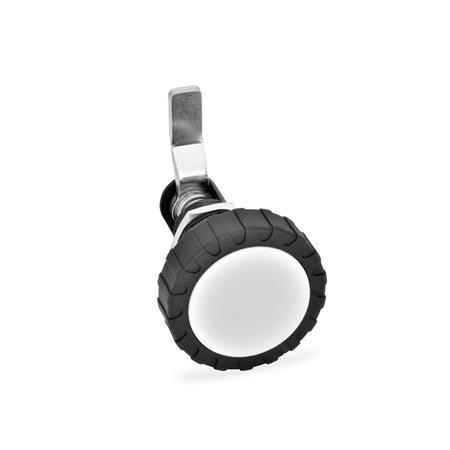

Pomo moleteado (tipo RG)
Plástico (poliamida PA)
RoHS
| RG | con pomo moleteado GN 7336 |
| VK7 | con cuña cuadrada A/F7 |
| VK8 | con cuña cuadrada A/F8 |
| DK | con cuña triangular (DK7) |
| SK6 | con hexágono |
| VDE | con doble paletón |
| Rango de apriete A1 ... A5 (Espesor de puerta + Espesor de marco) | ||||
|---|---|---|---|---|
| A 1 | A 2 | A 3 | A 4 | A 5 |
| 4 - 16 | 11 - 23 | 19 - 31 | 27 - 39 | 34 - 46 |
| b máx. | Longitud l ≈ | b máx. | Longitud l ≈ | b máx. | Longitud l ≈ | b máx. | Longitud l ≈ | b máx. | Longitud l ≈ |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 9,5 | 10 | 9,5 | 12 | - | 12 | 20 | 12 | 15 |
| - | - | - | - | - | - | - | - | - | - |
|
Al girar la cerradura en el sentido de las agujas del reloj (derecha), la leva de cierre se gira primero 90º y entonces se mueve a la posición de cerrado. Al continuar girando, el paso de rosca (rosca M10) hace que la leva de cierre se mueva un máximo de 12 mm en dirección axial hasta que finalmente aprieta la puerta contra el marco. Cuando se abre la cerradura girándola en el sentido contrario a las agujas del reloj (izquierda), la leva de cierre retrocede i libera la puerta al volver a girarse 90°. La fricción requerida para el giro de 90° la genera el muelle de compresión. Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. La cerradura se inserta a través del agujero desde la parte frontal. Durante esta acción, la leva de cierre debe encontrarse en la posición final abierta axialmente y aproximadamente en el centro del rango de giro. En ese caso, la tuerca de montaje se puede presionar sobre el cierre desde la parte trasera y atornillarse en su lugar. El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie. |
||||||||||
