GN 116.1 -kiertolukoissa on sulkumekanismi, joka välittää käyttöelementin tai hylsyavaimen kiertoliikkeen 90º käännökseen ja sitten salvan varren 12 mm (kulkuetäisyys) aksiaaliseen liikkeeseen. Tämä rakenne mahdollistaa laajat sulkuliikkeet yksittäisillä avainväleillä, esim. tiivistekohdissa.
Erilaisilla kammilla varustetut salvat kattavat kiinnitysalu A1...A5 välillä 4-46 mm. Valitut asteikot varmistavat laajan limityksen kiinnitysalueiden välillä.
Lukitusruuvin sallittu kiristysmomentti on 2 Nm, jonka ansiosta salvan varren aksiaalinen sulkuvoima on noin 300 N.
Lukkokotelo
Sinkkivalu
musta muovipinnoitettu
RAL 9006, teksturoitu viimeistely
Muut osat
Teräs, sinkitty, sinipassivoitu
Pyälletty nuppi (tyyppi RG)
Muovi (polyamidi PA)
RoHS

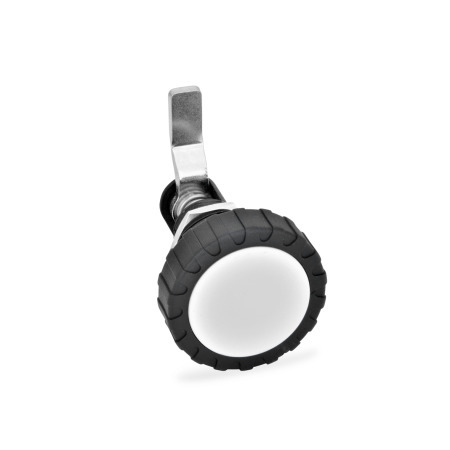

| RG | Toiminta pyälletyllä nupilla GN 7336 |
| VK7 | Toiminta neliökaralla A/F7 |
| VK8 | Toiminta neliökaralla A/F8 |
| DK | Toiminta kolmiokaralla (DK7) |
| SK6 | kuusiolla |
| VDE | Toiminta kaksoiskärjellä |
| Kiinnitysalue A1 ... A5 (Ovi paksuus + kehyksen paksuus) | ||||
|---|---|---|---|---|
| A 1 | A 2 | A 3 | A 4 | A 5 |
| 4 - 16 | 11 - 23 | 19 - 31 | 27 - 39 | 34 - 46 |
| b maks. | Pituus l ≈ | b maks. | Pituus l ≈ | b maks. | Pituus l ≈ | b maks. | Pituus l ≈ | b maks. | Pituus l ≈ |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 9,5 | 10 | 9,5 | 12 | - | 12 | 20 | 12 | 15 |
| - | - | - | - | - | - | - | - | - | - |
|
Kääntämällä salpaa myötäpäivään (oikealle), salvan varsi kääntyy ensin 90 astetta ja siirtyy sen jälkeen lukitusasentoon. Kun kääntämistä jatketaan kierteen nousu (M 10 kierre) saa salvan varren liikkumaan enintään 12 mm aksiaaliseen suuntaan, kunnes se lopulta puristaa oven kehystä vasten. Kun salpa avataan kääntämällä vastapäivään (vasemmalle), salvan varsi liikkuu takaisinpäin ja vapauttaa sitten oven, kun sitä käännetään jälleen 90º. 90º kääntymiseen tarvittava kitka luodaan työntöjousella. Asennusta varten mitoita oven reiän läpimitta vastapuolen piirroksessa esitetyllä tavalla. Salpa työnnetään reiän läpi etupuolelta, jolloin salvan varren tulee olla aksiaalisesti avoimessa loppuasennossa ja suurin piirtein kääntöalueen keskellä. Sen jälkeen asennusmutteri voidaan työntää salvalle takaa käsin ja pultata paikalleen. Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa. |
||||||||||
