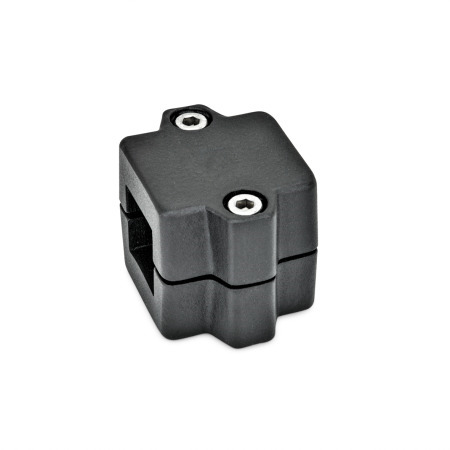

GN 241 Abrazaderas de manguito Aluminio, montaje dividido

GN 241 Abrazaderas de manguito, aluminio d<sub>1</sub> / s: V - Cuadrado
Acabado: SW - negro, RAL 9005, acabado texturado

d₁ / s: V - Cuadrado
Acabado: SW - negro, RAL 9005, acabado texturado

Ficha técnica GN 241 Imprimir esta página

Descripción del producto

Los orificios de apriete de las abrazaderas de manguito GN 241 no están mecanizados y están diseñados especialmente para los tubos de construcción GN 990 o DIN 2391, DIN 2395 y DIN 2462.

En las ubicaciones z del tornillo los tornillos de cabeza hueca reducen el orificio transversal para la sujeción.

Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorios.

Especificación

Abrazadera de manguito
Aluminio
con revestimiento de plástico
negro, RAL 9005, acabado texturadoSW
natural, granallado mateBL

Tornillos allen ISO 4762
Acero inoxidable

Tuercas hexagonales DIN 985
Acero inoxidable
Cierre automático mediante anillo de poliamida

RoHS

Accesorio

Tubos de construcción GN 990
Empuñaduras ajustables GN 911

GN 241 Abrazaderas de manguito, aluminio Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

N.º de identificación

2	con 2 tornillos de apriete ISO 4762 de acero inoxidable

Mostrar / ocultar columnas

d Orificio B	s Orificio cuadrado V	k Longitud de apriete	l₁	l₂	l₃	z Ubicaciones del tornillo	Accesorio Empuñadura recom GN 911 para z l₄

B 20	V 20	50	68	46	48	M8-35	63 \| 78
B 25	V 25	50	68	46	48	M8-35	63 \| 78
B 30	V 30	50	68	46	48	M8-35	63 \| 78
B 30	V 30	60	79	59	58	M8-50	63 \| 78
B 32	-	60	79	59	58	M8-50	63 \| 78
B 35	V 35	60	79	59	58	M8-50	63 \| 78
B 40	V 40	60	79	59	58	M8-50	63 \| 78
B 40	V 40	76	98	70	73	M10-60	78 \| 92
B 42	-	76	98	70	73	M10-60	78 \| 92
B 45	V 45	76	98	70	73	M10-60	78 \| 92
B 48	-	76	98	70	73	M10-60	78 \| 92
B 50	V 50	76	98	70	73	M10-60	78 \| 92
B 60	V 60	90	108,5	84	83	M10-75	-
