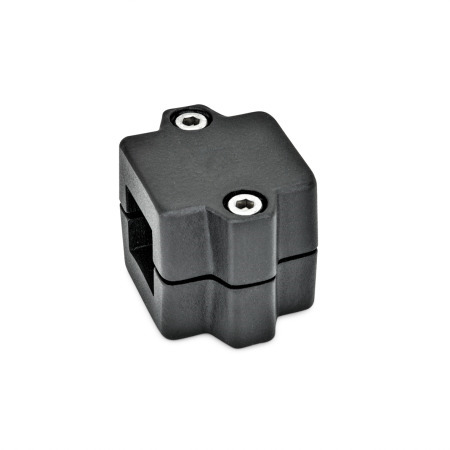

GN 241 Putkiliittimet Alumiini, halkaistu kokoonpano

GN 241 Putkiliittimet, alumiini d<sub>1</sub> / s: V - Neliöreikä
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

d₁ / s: V - Neliöreikä
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

Tuotteen kuvaus

Putkiliitinten GN 241 kiinnitysreikiä ei ole koneistettu ja ne on suunniteltu erityisesti rakenneputkille GN 990 tai vastaavasti DIN 2391, DIN 2395 ja DIN 2462.

Ruuvien sijainneissa z kuusiokoloruuvit vähentävät reiän puristuksen poikkileikkausta.

Jos tarvitaan kiinnitystä ilman työkaluja, kuusiokoloruuvit voidaan korvata säädettävillä lukitusvivuilla GN 911, jotka löytyvät taulukosta lisävarusteina.

Tekninen eritelmä

Putkiliittimet
Alumiini
muovipinnoitettu
musta, RAL 9005, teksturoitu viimeistelySW
paljas, matta, sinkopuhdistettuBL

Kuusiokoloruuvit ISO 4762
Ruostumaton teräs

Kuusiomutterit DIN 985
Ruostumaton teräs
Itselukittuvat polyamidirenkaalla

RoHS

Lisävaruste

Rakenneputket GN 990
Säädettävät lukitusvivut GN 911

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tunnistenro.

2	kahdella lukitusruuvilla ISO 4762 ruostumatonta terästä

Näytä / piilota sarakkeet

d Reikä B	s Neliö V	k Lukitus pituus	l₁	l₂	l₃	z Ruuvien sijainnit	l₄ Ruuvien sijainnit

B 20	V 20	50	68	46	48	M8-35	63 \| 78
B 25	V 25	50	68	46	48	M8-35	63 \| 78
B 30	V 30	50	68	46	48	M8-35	63 \| 78
B 30	V 30	60	79	59	58	M8-50	63 \| 78
B 32	-	60	79	59	58	M8-50	63 \| 78
B 35	V 35	60	79	59	58	M8-50	63 \| 78
B 40	V 40	60	79	59	58	M8-50	63 \| 78
B 40	V 40	76	98	70	73	M10-60	78 \| 92
B 42	-	76	98	70	73	M10-60	78 \| 92
B 45	V 45	76	98	70	73	M10-60	78 \| 92
B 48	-	76	98	70	73	M10-60	78 \| 92
B 50	V 50	76	98	70	73	M10-60	78 \| 92
B 60	V 60	90	108,5	84	83	M10-75	-
