GN 241 Raccords de tube Aluminium, assemblage divisé

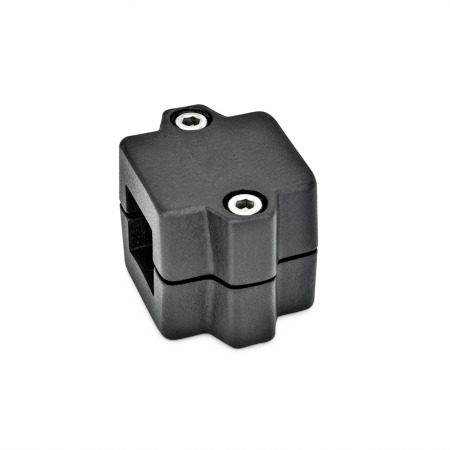

GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée
d1 / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée
GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: B - Alésage
Finition: BL - blanc, grenaillée mate GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: B - Alésage
Finition: SW - noir, RAL 9005, finition texturée GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: V - Carré
Finition: BL - blanc, grenaillée mate

Description du produit

Information

Les alésages de serrage des raccords de tube GN 241 ne sont pas usinés et sont spécialement conçus pour les tubes de construction GN 990 ou DIN 2391, DIN 2395 et DIN 2462.

Aux emplacements des vis z les vis à tête creuse réduisent la section transversale de l'alésage pour le serrage.

Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911 répertoriées dans le tableau en tant qu'accessoire.

Spécifications

Raccord
Aluminium
plastifié
noir, RAL 9005, finition texturéeSWSW
blanc, grenaillée mateBLBL


Vis à tête cylindrique ISO 4762
Inox


Écrous à 6 pans DIN 985
Inox
Autobloquant via un anneau en polyamide


RoHS

Accessoire

Tubes de construction GN 990
Manettes indexables GN 911

Schéma technique

3D
Masquer schéma technique
GN 241 Raccords de tube, aluminium schéma

Options d'article/Tableau

N° d'identification

2avec 2 vis de serrage en inox ISO 4762
Afficher/Masquer colonnes
d
Alésage B
s
Carré V
k
Longueur
de serrage
l1l2l3z
Emplacements
des vis
Accessoire
Manette recom.
GN 911 pour
 z
l4
B 20V 2050684648M8-3563 | 78
B 25V 2550684648M8-3563 | 78
B 30V 3050684648M8-3563 | 78
B 30V 3060795958M8-5063 | 78
B 32-60795958M8-5063 | 78
B 35V 3560795958M8-5063 | 78
B 40V 4060795958M8-5063 | 78
B 40V 4076987073M10-6078 | 92
B 42-76987073M10-6078 | 92
B 45V 4576987073M10-6078 | 92
B 48-76987073M10-6078 | 92
B 50V 5076987073M10-6078 | 92
B 60V 6090108,58483M10-75-

Configuration et prix

Ouvrir le configurateur 3D
Carré s
Alésage d
Longueur de serrage k
N° d'identification

Finition
BL
SW

Pièce sélectionnée (Comment commander)

Total (net)
14,22
plus TVA 2,70 €
brute 16,92 €
En stock
incl. supplément matériel: 0,49 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,210 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
76090000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
