GN 241 Connettori per tubi Alluminio, versione divisa

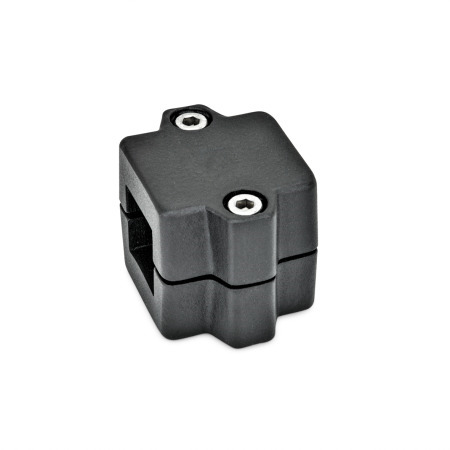

GN 241 Connettori per tubi, alluminio d<sub>1</sub> / s: V - Quadro
Finitura: SW - Nero, RAL 9005, finitura strutturata

d₁ / s: V - Quadro
Finitura: SW - Nero, RAL 9005, finitura strutturata

Scheda Tecnica GN 241 Stampa questa pagina

Descrizione del prodotto

Il foro di fissaggio dei connettori per tubi GN 241 non è sottoposto a lavorazione meccanica ed è progettato per i tubi di collegamento GN 990 o DIN 2391, DIN 2395 e DIN 2462.

Le versioni con fori quadri sono adatte anche per l'uso con sistemi di profilati.

Le viti a testa cilindrica in z riducono la sezione del foro di fissaggio.

Per un fissaggio senza attrezzi, le viti a testa cilindrica possono essere sostituite dai kit di serraggio GN 911 elencati in tabella come accessori.

Specifiche

Connettor
Alluminio
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSW
Finitura liscia, Sabbiato, mattBL

Viti a testa cilindrica ISO 4762
Acciaio INOX

Dadi esagonali DIN 985
Acciaio INOX
Autobloccanti con anello in poliammide

RoHS

Accessorio

Tubi di collegamento GN 990
Kit di serraggio GN 911

GN 241 Connettori per tubi, alluminio disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

N° identificativo

2	Con 2 viti a testa cilindrica in acciaio INOX ISO 4762

Mostra / Nascondi colonne

d Foro alesato	s Quadro	k Lunghezza di bloccaggio	l₁	l₂	l₃	z Posizioni viti	Accessorio Raccom. kit di serraggio GN 911 per z l₄

B 20	V 20	50	68	46	48	M8-35	63 \| 78
B 25	V 25	50	68	46	48	M8-35	63 \| 78
B 30	V 30	50	68	46	48	M8-35	63 \| 78
B 30	V 30	60	79	59	58	M8-50	63 \| 78
B 32	-	60	79	59	58	M8-50	63 \| 78
B 35	V 35	60	79	59	58	M8-50	63 \| 78
B 40	V 40	60	79	59	58	M8-50	63 \| 78
B 40	V 40	76	98	70	73	M10-60	78 \| 92
B 42	-	76	98	70	73	M10-60	78 \| 92
B 45	V 45	76	98	70	73	M10-60	78 \| 92
B 48	-	76	98	70	73	M10-60	78 \| 92
B 50	V 50	76	98	70	73	M10-60	78 \| 92
B 60	V 60	90	108,5	84	83	M10-75	-
