GN 228 Käsipyörät Prässättyä terästä

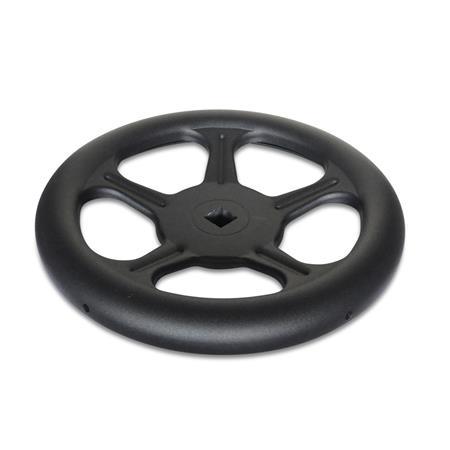

Valokuva

Materiaali: ST - Teräs
Porakoodi: V - neliöreiällä
Tyyppi: A - ilman kahvaa

GN 228 Käsipyörät, prässättyä terästä Materiaali: ST - Teräs
Porakoodi: B - ilman uraa
Tyyppi: A - ilman kahvaa

GN 228 Käsipyörät, prässättyä terästä Materiaali: ST - Teräs
Porakoodi: K - uralla DIN 6885-1 P9
Tyyppi: A - ilman kahvaa

Standardilehti GN 228 Tulosta tämä sivu Ristikkäisreiät GN 110 Ura P9 DIN 6885-1 ISO-perustoleranssit

Tuotteen kuvaus

Tiedot

Peltilevystä valmistetut GN 228 -käsipyörät ovat tukevia ja iskunkestäviä. Keskiön pituudet l₁ ja läpimitta d₃ vastaavat DIN 950 -luokitusta.

Tekninen eritelmä

TeräsST

muovipinnoitettu
Musta, RAL 9005, teksturoitu viimeistelySW
Pyörän runko teräspeltilevyä
Keskiö hitsattu

RoHS

Tekninen piirros

GN 228 Käsipyörät, prässättyä terästä luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla DIN 6885-1 P9
V	neliöreiällä

Tyyppi

A	ilman kahvaa

Näytä / piilota sarakkeet

d₁	d₂ H9 Reikä	s H11 Neliöreikä	b	d₃	l₁	l₂ ≈	Lkm puolat	Paksuus peltilevy

125	11	V 11	18	30	18	29	3	1,5
160	12	V 12	22	30	20	37	4	1,5
200	14	V 14	22	40	24	46	4	2
250	17	V 17	30	45	28	52	5	2,5
315	19	V 19	35	55	33	64	5	2,5
400	24	V 24	40	65	38	82	5	3

Koonti ja hinta

Avaa 3D-konfiguraattori

GN 110 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

9,95 €

plus ALV 1,89 €
brutto 11,84 €

Varastossa

Paino: 0,287 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

84819000

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
