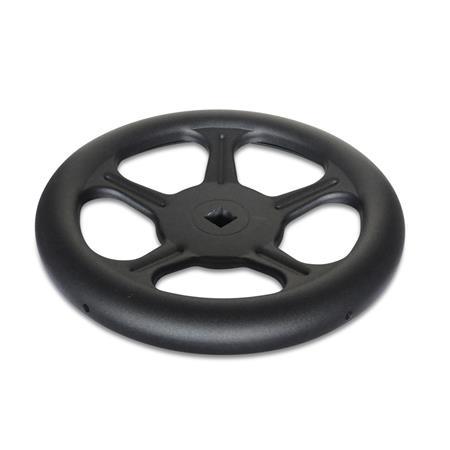

GN 228 Volantes Chapa de acero

Foto

Material: ST - Acero
Bohrungskennzeichnung: V - con cuadrado
Tipo: A - sin manilla

GN 228 Volantes de chapa de acero Material: ST - Acero
Bohrungskennzeichnung: B - sin chavetero
Tipo: A - sin manilla

GN 228 Volantes de chapa de acero Material: ST - Acero
Bohrungskennzeichnung: K - con chavetero DIN 6885-1 P9
Tipo: A - sin manilla

Ficha técnica GN 228 Imprimir esta página Orificios cruzados GN 110 Chavetero P9 DIN 6885-1 Tolerancias fundamentales ISO

Descripción del producto

Información

Los volantes GN 228 de chapa de acero son robustos y resistentes a impactos y vibraciones. La longitud del cubo l₁ y el diámetro d₃ corresponden a DIN 950.

Especificación

AceroST*

con revestimiento de plástico
Negro, RAL 9005, acabado texturadoSW
Cuerpo del volante de chapa de acero
Cubo soldado

RoHS

Dibujo técnico

GN 228 Volantes de chapa de acero Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Código de orificio

B	sin chavetero
K	con chavetero DIN 6885-1 P9
V	con cuadrado

Tipo

A	sin manilla

Mostrar / ocultar columnas

d₁	d₂ H9 Orificio redondo	s H11 Orificio cuadrado	b	d₃	l₁	l₂ ≈	Número de radios	Espesor de la chapa

125	11	V 11	18	30	18	29	3	1,5
160	12	V 12	22	30	20	37	4	1,5
200	14	V 14	22	40	24	46	4	2
250	17	V 17	30	45	28	52	5	2,5
315	19	V 19	35	55	33	64	5	2,5
400	24	V 24	40	65	38	82	5	3

Estructura y precio

Abrir el configurador 3D

GN 110 Orificios pasantes (pedido especial)

Mostrar / ocultar columnas

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La conexión entre el elemento de maniobra y el eje suele consistir en un pasador transversal o un pasador roscado.
Como resultado, el usuario debe afrontar costes relativamente altos, ya que los elementos operativos no suelen presentar orificios pasantes.
Los componentes con orificios pasantes según GN 110 no solo se ofrecen a precios muy competitivos, sino que además ahorran trabajo de diseño innecesario al fabricante. La forma geométrica de algunos de los elementos operativos, sin embargo, no se presta a modificación para este estándar concreto.
El orificio para pasador d₂ H11 está taladrado para adaptarse a los pasadores de resorte.

El orificio pasante GN 110 se debe pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
Cómo pedir: Volante DIN 950-GG-160-B14-A con orificio pasante GN 110-QE

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

9,95 €

más IVA 1,89 €
bruto 11,84 €

En stock

Peso: 0,287 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

84819000
