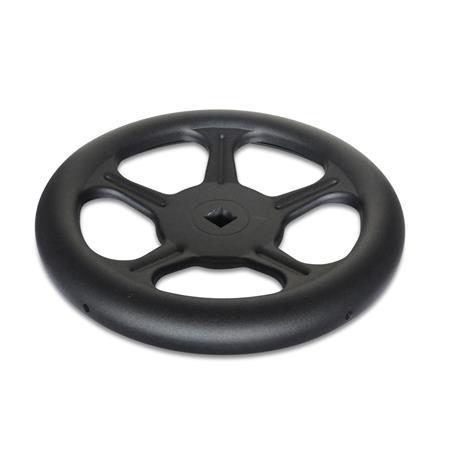

GN 228 Handräder Stahlblech

Produktbild

Werkstoff: ST - Stahl
Bohrungskennzeichen: V - mit Vierkant
Form: A - ohne Griff

GN 228 Handräder, Stahlblech Werkstoff: ST - Stahl
Bohrungskennzeichen: B - ohne Nabennut
Form: A - ohne Griff

GN 228 Handräder, Stahlblech Werkstoff: ST - Stahl
Bohrungskennzeichen: K - mit Nabennut DIN 6885-1 P9
Form: A - ohne Griff

Normblatt GN 228 Diese Seite drucken Querbohrungen GN 110 Passfedernuten DIN 6885-1 ISO-Passungen Vierkante DIN 79

Produktbeschreibung

Hinweis

Handräder GN 228 aus Stahlblech sind robust und unempfindlich gegen Stöße und Schläge. Die Nabenlängen l₁ und der Durchmesser d₃ entsprechen der DIN 950.

Ausführung

StahlST

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
Radkörper aus Stahlblech
Nabe angeschweißt

RoHS

Technische Zeichnung

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Bohrungskennzeichen

B	ohne Nabennut
K	mit Nabennut DIN 6885-1 P9
V	mit Vierkant

Form

A	ohne Griff

Spalten ein-/ausblenden

d₁	d₂ H9 Bohrung	s H11 Vierkant	b	d₃	l₁	l₂ ≈	Anzahl der Speichen	Blechstärke

125	11	V 11	18	30	18	29	3	1,5
160	12	V 12	22	30	20	37	4	1,5
200	14	V 14	22	40	24	46	4	2
250	17	V 17	30	45	28	52	5	2,5
315	19	V 19	35	55	33	64	5	2,5
400	24	V 24	40	65	38	82	5	3

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

GN 110 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Länge l Standardausführung	Länge l Handräder DIN 950 / GN 949 bis Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Die Verbindung zwischen Bedienelement und Welle erfolgt vielfach durch Querstift oder Druckschraube.
Die damit verbundenen Montagekosten sind für den Anwender recht hoch, da in der Standardausführung Bedienelemente in der Regel keine Querbohrung haben.
Bei Ausführung der Querbohrungen nach GN 110 können diese nicht nur preisgünstig gefertigt und geliefert werden, sondern es entfallen auch aufwändige Konstruktionszeichnungen. Allerdings lässt die Form (Geometrie) einiger Bedienelemente die Anwendung dieser Norm nicht zu.
Die Stiftbohrung d₂ H11 ist für die Verwendung von Spiralspannstiften vorgesehen.

Die Querbohrung GN 110 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Handrad DIN 950-GG-160-B14-A mit Querbohrung GN 110-QE

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

9,95 €

zzgl. ges. Mehrwertsteuer 1,89 €
brutto 11,84 €

Sofort lieferbar

Gewicht: 0,287 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

84819000

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
