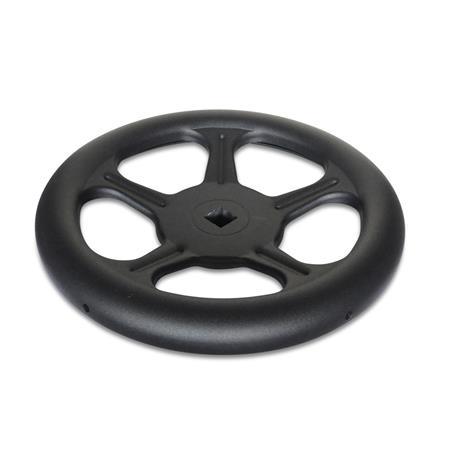

GN 228 Volantini Acciaio stampato

Foto

Materiale: ST - Acciaio
Codice foro alesato: V - Con quadro
Tipo: A - Senza impugnatura

GN 228 Volantini, acciaio stampato Materiale: ST - Acciaio
Codice foro alesato: B - Senza sede per chiavetta
Tipo: A - Senza impugnatura

GN 228 Volantini, acciaio stampato Materiale: ST - Acciaio
Codice foro alesato: K - Con sede per chiavetta DIN 6885-1 P9
Tipo: A - Senza impugnatura

Scheda Tecnica GN 228 Stampa questa pagina Forature trasversali GN 110 Sede per chiavetta P9 DIN 6885-1 Tolleranze fondamentali ISO

Descrizione del prodotto

Informazioni

I volantini GN 228 in lamiera d'acciaio sono resistenti e non risentono di urti e colpi. Le lunghezze dei mozzi l₁ e il diametro d₃ corrispondono alla norma DIN 950.

Specifiche

AcciaioST

Rivestimento con polveri
nero, RAL 9005, finitura testurizzataSW
Corpo ruota in lamiera d'acciaio
Mozzo saldato

RoHS

Disegno tecnico

GN 228 Volantini, acciaio stampato disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Codice foro alesato

B	Senza sede per chiavetta
K	Con sede per chiavetta DIN 6885-1 P9
V	Con quadro

Tipo

A	Senza impugnatura

Mostra / Nascondi colonne

d₁	d₂ H9 Foro alesato	s H11 Quadro	b	d₃	l₁	l₂ ≈	Numero di raggi	Spessore della lamiera

125	11	V 11	18	30	18	29	3	1,5
160	12	V 12	22	30	20	37	4	1,5
200	14	V 14	22	40	24	46	4	2
250	17	V 17	30	45	28	52	5	2,5
315	19	V 19	35	55	33	64	5	2,5
400	24	V 24	40	65	38	82	5	3

Selezione e configurazione articolo

Apri configuratore 3D

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

9,95 €

più IVA 1,89 €
lordo 11,84 €

In magazzino

Peso: 0,287 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

84819000
