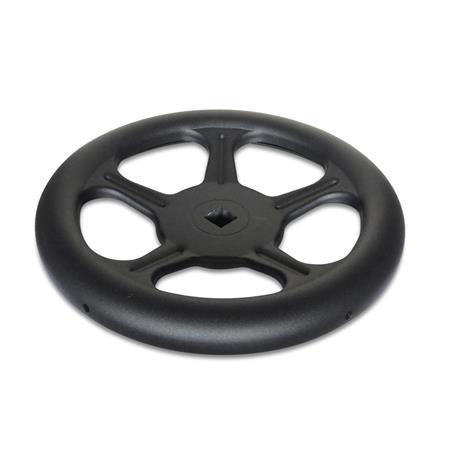

GN 228 Volants à bras Tôle d’acier


Matériau: ST - Acier
Code d'alésage: V - avec carré
Type: A - sans poignée

GN 228 Volants à bras en tôle d’acier Matériau: ST - Acier
Code d'alésage: B - sans rainure de clavette
Type: A - sans poignée

GN 228 Volants à bras en tôle d’acier Matériau: ST - Acier
Code d'alésage: K - avec rainure de clavette DIN 6885-1 P9
Type: A - sans poignée

Fiche standard GN 228 Imprimer cette page Trous traversants GN 110 Rainure de clavette P9 DIN 6885-1 Tolérances ISO fondamentales

Description du produit

Information

Les volants à bras en tôle d’acier GN 228 sont robustes et insensibles aux chocs et aux coups. La longueur du moyeu l₁ et le diamètre d₃ correspondent à la norme DIN 950.

Spécifications

AcierST

plastifié
Noir, RAL 9005, finition texturéeSW
Corps de volant à bras en tôle d’acier
Moyeu soudé

RoHS

Schéma technique

GN 228 Volants à bras en tôle d’acier schéma

Masquer schéma technique

Options d'article/Tableau

Code d'alésage

B	sans rainure de clavette
K	avec rainure de clavette DIN 6885-1 P9
V	avec carré

Type

A	sans poignée

Afficher/Masquer colonnes

d₁	d₂ H9 Alésage	s H11 Carré	b	d₃	l₁	l₂ ≈	Nombre de bras	Épaisseur de la tôle d'acier

125	11	V 11	18	30	18	29	3	1,5
160	12	V 12	22	30	20	37	4	1,5
200	14	V 14	22	40	24	46	4	2
250	17	V 17	30	45	28	52	5	2,5
315	19	V 19	35	55	33	64	5	2,5
400	24	V 24	40	65	38	82	5	3

Configuration et prix

Ouvrir le configurateur 3D

Trous traversants GN 110 (commande spéciale)

Afficher/Masquer colonnes

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La liaison entre l'élément d'actionnement et l'arbre se fait très souvent au moyen d'un axe transversal ou d'une vis de pression.
En conséquence, l'utilisateur est confronté à des coûts relativement élevés car les trous traversants sur les éléments d'actionnement ne sont pas facilement disponibles en général.
Les composants avec trous traversants GN 110 sont non seulement proposés à des prix très compétitifs, mais ils évitent également au fabricant un travail de dessin inutile. Cependant, la forme géométrique de certains des éléments d'actionnement ne se prête pas à une modification de ce standard particulier.
Le trou de goupille d₂ H11 est percé pour s'adapter aux goupilles à ressort d'entraînement.

'''Le trou traversant GN 110 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.**
**Pour commander : Volant à bras DIN 950-GG-160-B14-A avec trou traversant GN 110-QE'''

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

9,95 €

plus TVA 1,89 €
brute 11,84 €

En stock

Poids: 0,287 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

84819000

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
