GN 3975 Ruuvipyörän hidastusvaihteet Kotelo alumiinia

Valokuva

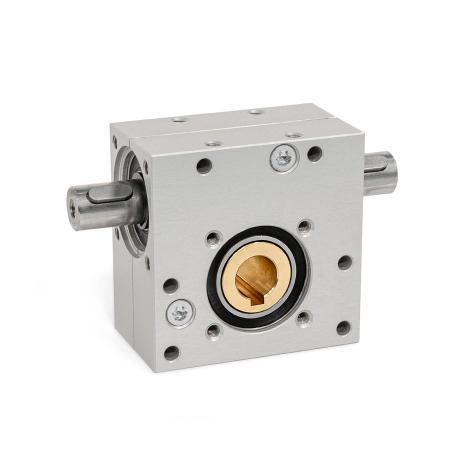

GN 3975 Ruuvipyörän hidastusvaihde, kotelo alumiinia

Standardilehti GN 3975 Tulosta tämä sivu Mekaaniset ominaisuudet / Asennusohjeet Ura P9 DIN 6885 ISO-perustoleranssit

Tuotteen kuvaus

Tiedot

GN 3975 ruuvipyörän hidastusvaihteet voivat välittää suuren momentin niiden erittäin kompakteista mitoista huolimatta. Niitä voidaan käyttää lukuisissa käyttötarkoituksissa, kuten kaltevuuden säätöön tai akselin pyörintäsuunnan muuttamiseen.

Lukuisten kiinnitysreikien ansiosta niiden asentaminen on helppoa mihin tahansa suuntaan tai asentoon. Rinnakkaiset urat voidaan asettaa mihin tahansa kulmaan.

Välityssuhteesta riippuen ruuvin ja pyörän välillä ei voi olla staattista itsejarrutusta, mikä tarkoittaa sitä, että ruuvipyörä voidaan kääntää lepotilasta momentilla, joka tulee lähtöpäästä.

Tekninen eritelmä

Kotelo

Alumiini
Tiivistetty pölyn pääsyn estämiseksi

Kieräruuvi terästä

Ruuvipyörä messinkiä

Kuulalaakeri

Teräs
Tiivistetty (tiivistyslevy 2RS)

Lämpötilaväli: -20 ºC - +60 ºC

RoHS

Tekninen piirros

GN 3975 Ruuvipyörän hidastusvaihde, kotelo alumiinia luonnos

Piilota tekninen piirros

GN 3975 Ruuvipyörän hidastusvaihde, kotelo alumiinia luonnos

Tuotevaihtoehdot / Taulukko

Form

A	lähtöä yhdellä puolella

* Käytettävä kierteen syvyys: min. 1.6 x d₆ / d₈

Koonti ja hinta

Avaa 3D-konfiguraattori

Mekaaniset ominaisuudet

Kehän välys käyttöakselilla

1° ± 0,5°

Akselin pyörimissuunta

Mikä tahansa

Ruuvipyörän asetusmalli

Vasenkätinen

Elinaikaodote (ohjearvo)

1.000 tuntia täydellä kuormalla ja 500 rpm pyörimisnopeudella
olettaen, että vaihdelaatikko toimii 20 % ajasta aina 5 minuutin välein
(1 minuutin käyttö + 4 minuutin tauko) 20 ºC vallitsevassa lämpötilassa

Näytä / piilota sarakkeet

m₁	Gear ratio	Max. input torque in Nm* at 100 min^-1	at 500 min^-1	at 1000 min^-1	Max. output torque in Nm* bei 100 min^-1	at 500 min^-1	at 1000 min^-1

20	13	2.1	1.8	1.5	15	13	11
20	15	1.5	1.3	1	12	10	8
20	18	1.1	0.9	0.7	11	9	7
20	23	0.9	0.7	0.5	10	8	6
20	30	0.6	0.5	0.4	8.5	7	5.5
20	40	0.35	0.31	0.26	5.5	4.8	4
20	65	0.24	0.2	0.16	4.5	3.8	3

Näytä / piilota sarakkeet

m₁	Gear ratio	Input side Max. radial force in N**	Max. axial force in N**	Output side Max. radial force in N**	Max. axial force in N**	Efficiency in %	Self- braking static

20	13	200	200	500	500	56	-
20	15	250	250	500	500	52	-
20	18	250	250	500	500	55	-
20	23	250	250	500	500	50	-
20	30	350	350	500	500	45	-
20	40	400	400	500	500	39	x
20	65	500	500	500	500	29	x

*Tulopuolen nopeus, **aksiaalisella voimalla = 0, ***radiaalisella voimalla = 0

Asennusohjeet

Älä kohdista asennuksen aikana voimaa koteloon tai laakereihin. Suosittelemme akselin kierteitettyjen reikien d₈ käyttöä.

Vastaavan kytkennän käyttöä suositellaan valmistukseen liittyvien akselin siirtymien ja heittotoleranssien kompensointiin sekä tärinän ja iskujen vaimentamiseen.

Asennusesimerkki

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

234,41 €

plus ALV 44,54 €
brutto 278,95 €

Varastossa

Paino: 0,422 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

84834025
