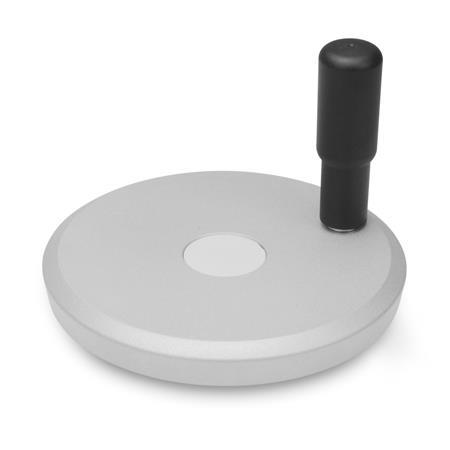

GN 923 Levykäsipyörät Alumiini, muovipinnoitettu

Valokuva

Tyyppi: R - pyörivällä kahvalla
Väri: SR - hopea, RAL 9006, teksturoitu viimeistely
d₁: 80...200

GN 923 Levykäsipyörät, alumiini, muovipinnoitettu Tyyppi: A - ilman kahvaa
Väri: SR - hopea, RAL 9006, teksturoitu viimeistely

GN 923 Levykäsipyörät, alumiini, muovipinnoitettu Tyyppi: A - ilman kahvaa
Väri: SW - Musta, RAL 9005, teksturoitu viimeistely

GN 923 Levykäsipyörät, alumiini, muovipinnoitettu Tyyppi: R - pyörivällä kahvalla
Väri: SR - hopea, RAL 9006, teksturoitu viimeistely
d<sub>1</sub>: 50...63 - Levykäsipyörä

GN 923 Levykäsipyörät, alumiini, muovipinnoitettu Tyyppi: R - pyörivällä kahvalla
Väri: SW - Musta, RAL 9005, teksturoitu viimeistely
d<sub>1</sub>: 50...63 - Levykäsipyörä

GN 923 Levykäsipyörät, alumiini, muovipinnoitettu Tyyppi: R - pyörivällä kahvalla
Väri: SW - Musta, RAL 9005, teksturoitu viimeistely
d<sub>1</sub>: 80...200

Standardilehti GN 923 Tulosta tämä sivu Ura P9 DIN 6885-1 Ristikkäisreiät GN 110 ISO-perustoleranssit

Tuotteen kuvaus

Tiedot

Levykäsipyörät GN 923 erottuvat niiden nykyaikaisen muotoilun ansiosta.

Irrotettava muovikansi peittää kiinnityskomponentit, kuten ruuvit, aluslevyt upotuksella sekä akselin pään.

Tekninen eritelmä

Pyörän runko
Alumiinivalu

Keskiö koneistettu
Vanne sorvattu
Radiaalinen ja aksiaalinen heitto < 0,4
muovipinnoitettu
- Musta, RAL 9005, teksturoitu viimeistelySW
- hopea, RAL 9006, teksturoitu viimeistelySR

Suojus
Muovi, polyamidi (PA)
vaaleanharmaa

Pyörivä kahva GN 798.2
Muovi, polyamidi (PA)

musta, matta
Kara terästä
sinkitty, sinipassivoitu

Pyörivä lieriömäinen kahva GN 599.5
Muovi, polyamidi (PA)

musta, matta
Kara, ruostumaton teräs AISI 303

RoHS

Lisävaruste

Aluslevyt upotuksella GN 184 (for axial fixation)

Tekninen piirros

GN 923 Levykäsipyörät, alumiini, muovipinnoitettu luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla DIN 6885-1 P9

Tyyppi

A	ilman kahvaa
R	pyörivällä kahvalla

Näytä / piilota sarakkeet

d₁	d₂ H7 Reikä		d₃	d₄	b	h	l₁	l₂ ≈	l₃ ≈	r	Ø Kahva GN 798.2	Ø Kahva GN 599.5	suositeltu aluslevy upotuksella

50	6	8	20	13	13	7	16	26	20	16	-	13	GN 184-12
63	8	10	23	17	13	7	16	26	20	20,5	-	13	GN 184-16
80	10	12	26	17	13	7	16	26	43,5	27,5	16	-	GN 184-16
100	10	12	28	22	14	9,5	17	30	58	36	18	-	GN 184-20
125	12	14	31	22	15	11	18	33	61	45,5	22	-	GN 184-20
140	14	16	36	28,5	16,5	13	19	36	76	52	24	-	GN 184-25
160	14	16	36	28,5	18	14,5	20	39	76	61	24	-	GN 184-25
200	18	20	42	36	20,5	16	24	45	85	77,5	25	-	GN 184-32
