Olet tässä: Tuotteiden yleiskatsaus  >  3.7 Kytkeminen ja kokoonpano kiinnitys- ja kytkentäelementeillä  >  Alumiiniprofiilit  >  GN 10i Alumiiniprofiilit edellinen tuote seuraavat tuote

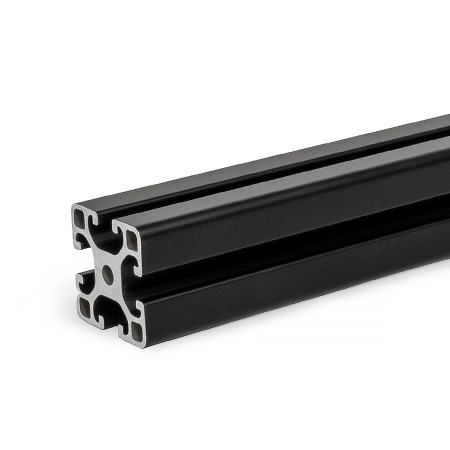

GN 10i Alumiiniprofiilit i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi

Valokuva

GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-40408L Pinta: N - Anodisoitu, luonnonvärinen
Profiilin koko: I-40408L
Pinta: N - Anodisoitu, luonnonvärinen
GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-40408L Pinta: N - Anodisoitu, luonnonvärinen GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-30306L Pinta: N - Anodisoitu, luonnonvärinen GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-30606L Pinta: N - Anodisoitu, luonnonvärinen GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-40808L Pinta: N - Anodisoitu, luonnonvärinen GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-60606L Pinta: N - Anodisoitu, luonnonvärinen GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi Profiilin koko: I-80808L Pinta: N - Anodisoitu, luonnonvärinen
i-modulaarinen-jaerjestelmae

i-modulaarinen järjestelmä (Item-yhteensopiva)

Standardilehti GN 10i Tulosta tämä sivu Technical Data Highlights - Aluminum Profiles

Tuotteen kuvaus

Tiedot

Alumiiniprofiilit GN 10i valmistetaan suulakepuristuksena. Niitä voidaan käyttää esimerkiksi suojaavien koteloiden, työpaikan varusteiden tai jigien helppoon rakentamiseen.

Alumiiniprofiilit muodostavat yhdessä irrotettavien ja uudelleenkäytettävien varusteiden kanssa joustavan modulaarisen järjestelmän. Tarvikkeet voi kiinnittää joko uriin tai päätypintoihin reikien avulla.

Tyypiltään kevyitä profiileja käytetään tyypillisesti pienille kuormille tai rakenteille, joiden paino on optimoitu.

Alumiiniprofiilit toimitetaan nippuina. Taulukossa on ilmoitettu kuhunkin nippuun sisältyvä lukumäärä.

Tekninen eritelmä

Alumiini
Anodisoitu, luonnonvärinenN

RoHS

Lisävaruste

T-mutterit GN 50i
Suojakannet GN 60i
Suoja- ja reunaprofiilit GN 70i
Suojaprofiilit GN 71i
Kuljetus- ja aluslevyt GN 80i

Tekninen piirros

3D
GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi luonnos
Piilota tekninen piirros
GN 10i Alumiiniprofiilit, i-modulaarinen järjestelmä, joka sivulla avoimilla urilla, kevyt profiilityyppi luonnos

Tuotevaihtoehdot / Taulukko

Profiilityyppi

LKevyt
Näytä / piilota sarakkeet
s1s2nPituus l +1,5 mm
metreissä		Nippu
Kappaleet		dks3tRistikon koko
303062345-39,7530
3060623253039,7530
404082346,8-4,512,2540
408082326,8404,512,2540
6060623153039,7530
808082316,8404,512,2540

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Profiilin leveys s1
Profiilin korkeus s2
Uran leveys n
Profiilityyppi

Pinta
Pituus l
Nippu (Kappaleet)

Valittu osa (Tilausohjeet)

Yhteensä (netto)
130,55 €
plus ALV 24,80 €
brutto 155,35 €
Varastossa
sis. materiaaliveloituksen: 10,12 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 7,440 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
76042100
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
