Tuoteperhe: Lisävarusteet profiilijärjestelmille (90 Osumat) Olet tässä: Tuotteiden yleiskatsaus  >  3.7 Kytkeminen ja kokoonpano kiinnitys- ja kytkentäelementeillä  >  Muut liitoselementit  >  GN 967 Kulmapalat, liitospalat edellinen tuote seuraavat tuote

GN 967 Kulmapalat, liitospalat profiilijärjestelmille

Valokuva

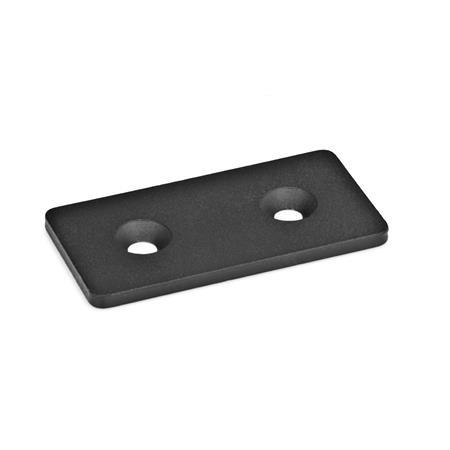

GN 967 Kulmapalat, liitospalat Tyyppi: F - Sakkeli Pinta: SW - musta, RAL 9005, teksturoitu viimeistely Tunnistenro.: 1 - reikä uppokantaruuville DIN 7991
Tyyppi: F - Sakkeli
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely
Tunnistenro.: 1 - reikä uppokantaruuville DIN 7991
GN 967 Kulmapalat, liitospalat Tyyppi: F - Sakkeli Pinta: SW - musta, RAL 9005, teksturoitu viimeistely Tunnistenro.: 1 - reikä uppokantaruuville DIN 7991 GN 967 Kulmapalat, liitospalat Tyyppi: F - Sakkeli Pinta: SR - hopea, RAL 9006, teksturoitu viimeistely Tunnistenro.: 1 - reikä uppokantaruuville DIN 7991 GN 967 Kulmapalat, liitospalat Tyyppi: F - Sakkeli Pinta: SW - musta, RAL 9005, teksturoitu viimeistely Tunnistenro.: 2 - reikä ilman upotusta GN 967 Kulmapalat, liitospalat Tyyppi: F - Sakkeli Pinta: ZB - Sinkitty, sinipassivoitu Tunnistenro.: 2 - reikä ilman upotusta GN 967 Kulmapalat, liitospalat Tyyppi: L - Kulma Pinta: SR - hopea, RAL 9006, teksturoitu viimeistely Tunnistenro.: 2 - reikä ilman upotusta GN 967 Kulmapalat, liitospalat Tyyppi: L - Kulma Pinta: SW - musta, RAL 9005, teksturoitu viimeistely Tunnistenro.: 1 - reikä uppokantaruuville DIN 7991 GN 967 Kulmapalat, liitospalat Tyyppi: L - Kulma Pinta: ZB - Sinkitty, sinipassivoitu Tunnistenro.: 2 - reikä ilman upotusta
Lisavarusteet-profiilijarjestelmille

Lisävarusteet profiilijärjestelmille

Tämän tuoteperheen standardiosat ovat yhteensopivia useimpien yleisten alumiiniprofiilijärjestelmien kanssa. Käytettäessä yhteensopivia asennussarjoja, Ganterin standardielementit voidaan yhdistää helposti ja kustannustehokkaasti profiileihin ilman aikaa vievää yksittäisten osien keräämistä.

  • yhteensopiva yleisten profiilijärjestelmien kanssa
  • uran leveyksille 6, 8 ja 10 mm
  • profiileille 30, 40 ja 45 mm

Lisätietoja profiilijärjestelmien osista:

Standardilehti GN 967 Tulosta tämä sivu Tuoteperhe standardiosat profiilijärjestelmille

Tuotteen kuvaus

Tiedot

GN 967 -kulmapaloja ja liitospaloja käytetään pääasiassa profiilijärjestelmien kansa. Suorakulmaiset tai saman kosketusalan kiinnitykset voidaan näin toteuttaa pienimmällä mahdollisella tilankäytöllä ja erittäin tukevasti.

Profiilijärjestelmäkokoonpanojen lisäksi kulmapaloja ja liitospaloja voidaan käyttää myös lukuisissa erilaisissa kiinnitys- ja lukitustarkoituksissa, esimerkiksi jigien ja telineiden suunnittelussa.

Tunnistenumerolla 2 merkityssä versiossa porareiät on suunniteltu ilman upotusreikää, jolloin kiinnitys voidaan suorittaa lieriökantaisilla ruuveilla, muttereilla tai niiteillä.

Tekninen eritelmä

Teräslevy

  • Sinkitty, sinipassivoituZBZB
  • muovipinnoitettu
    musta, RAL 9005, teksturoitu viimeistelySWSW
    hopea, RAL 9006, teksturoitu viimeistelySRSR

RoHS

Tekninen piirros

3D
GN 967 Kulmapalat, liitospalat luonnos
Piilota tekninen piirros
GN 967 Kulmapalat, liitospalat luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

FSakkeli
LKulma

Tunnistenro.

1reikä uppokantaruuville DIN 7991
2reikä ilman upotusta
Näytä / piilota sarakkeet
bl1
Tyyppi F		l2
Tyyppi L		l3mds
20402010205,23
30603015306,34
40804020408,35
45904522,5458,35

Koonti ja hinta

Avaa 3D-konfiguraattori
Leveys b
l1
l2
Tyyppi


Tunnistenro.


Pinta
SR
SW
ZB

Valittu osa (Tilausohjeet)

Yhteensä (netto)
2,06 €
plus ALV 0,39 €
brutto 2,45 €
Varastossa
Paino: 0,016 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73182900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
