Fiche standard GN 268
Imprimer cette page
Exemple de montage d'un kit de régulation
Rainure de clavette P9 DIN 6885-1
Tolérances ISO fondamentales
Description du produit
Spécifications
Acier
blanc
RoHS

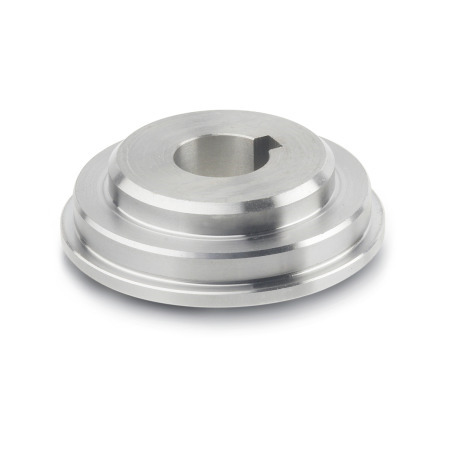

GN 268 Bagues épaulées Acier, Accessoires pour kits de régulation
Masquer schéma technique
Options d'article/Tableau
Afficher/Masquer colonnes
| d1 f7 | d2 H7 Alésage avec rainure de clavette K | d3 | d4 | l1 | l2 | Kit de graduation comprenant : 2 douilles à collier 1 bague graduée | 3 lames de ressort |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 24 | K 12 | - | - | - | 26,7 | 18 | 13,5 | 5,5 | GN 264-30 | GN 374-0,3-10 |
| 32 | K 12 | K 14 | K 16 | - | 35,7 | 25 | 13,5 | 5,5 | GN 264-40 | GN 374-0,4-10 |
| 50 | K 12 | K 16 | K 20 | K 28 | 54,7 | 38 | 14,5 | 5,5 | GN 264-60 | GN 374-0,6-10 |
| 68 | K 12 | K 14 | K 16 | K 22 | 74,7 | 50 | 14,5 | 5,5 | GN 264-80 | GN 374-0,8-10 |
Configuration et prix
Pièce sélectionnée (Comment commander)
Total (net)
8,28
€
plus TVA 1,57 €
brute 9,85 €
brute 9,85 €
Poids: 0,028 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73182900
