Panier

Votre panier est vide.

Panier de demandes
Français / États Unis
Sélection actuelle: Français / États Unis
Ganter worldwide
Langue Deutsch English Español Français Suomeksi Italiano
Livrer à
États Unis
Group Websites
Afficher tous
Vous êtes ici : Présentation des produits  >  3.1 Indexage, verrouillage, blocage à goupilles et éléments sphériques  >  Doigts d'indexage  >  GN 514 Doigts d'indexage à clé produit précédent produit suivant

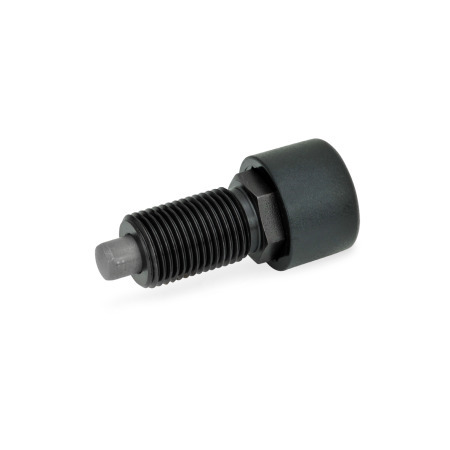

GN 514 Doigts d'indexage à clé avec mécanisme à courbe cardioïde (principe du stylo rétractable)


GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde Type: A - sans contre-écrou
Type: A - sans contre-écrou
GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde Type: A - sans contre-écrou GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde Type: AK - avec contre-écrou
Fiche standard GN 514 Imprimer cette page Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Information

Les doigt d'indexage à clé GN 514 sont dotés d'un mécanisme à courbe cardioïde basé sur le principe du stylo rétractable. Leur fonctionnement est très ergonomique : il suffit d'appuyer de manière répétée sur le bouton. Leur principe de fonctionnement permet de les utiliser dans des conditions difficiles et, si nécessaire, de les protéger facilement de toute erreur de manipulation.

Il suffit tout d'abord d'appuyer sur le bouton pour amener la tige du piston en position saillante. Dans cette position, le mécanisme à courbe cardioïde s'enclenche automatiquement pour verrouiller la pièce. Il suffit d'appuyer à nouveau sur le bouton pour déverrouiller le mécanisme ; la tige du piston se rétracte automatiquement sous l'effet du ressort dès que le bouton est relâché. La tige du piston ne doit être soumise à aucune force axiale et doit se déplacer facilement.

Spécifications

Acier
noirci

Goupille de centrage
Acier, nitruré

Ressort
Acero inoxidable AISI 303

Bouton
Plastique (Polyamide PA)

  • noir mat
  • non amovible

RoHS

Schéma technique

3D
GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde schéma
Masquer schéma technique
GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde schéma

Options d'article/Tableau

Type

Asans contre-écrou
AKavec contre-écrou
Afficher/Masquer colonnes
d1
Poussoir -0,02 / -0,05
Alésage H7		d2d3el1l2l3l4l5A/Fw1w2Charge du ressort en N ≈
initiale
finale
6M 12 x 1,5191563819,544,5913398,525
8M 16 x 1,5251984625,554,511173111844

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Diamètre du boulon d1
Type


Description du fonctionnement

  1. En position saillante, la tige du piston est verrouillée et dépasse de la valeur l1.
  2. Le bouton s'enfonce de la valeur w1, déverrouillant ainsi la tige du piston.
  3. La tige du piston se rétracte ensuite sous l'effet du ressort de pression et est maintenue en position rétractée.
  4. Le bouton s'enfonce de la distance w2 et se verrouille à nouveau en position saillante dès qu'il est relâché.
Skizze Seite 2 GN 514

Exemples d'application

Skizze 2 Seite 2 GN 514

Pièce sélectionnée (Comment commander)

Total (net)
10,53 €
plus TVA 2,00 €
brute 12,53 €
En stock
Poids: 0,028 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73182900
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Veuillez saisir le code figurant sur l'image.

Tutoriel sur le téléchargement CAO À propos des téléchargements CAO
Enregistrer comme favori
Recommander un produit

Veuillez saisir le code figurant sur l'image.

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:00 AM – 5:30 PM : +49 7723 6507-0

Aux éléments personnalisés | Aux personnes de contact

Ceci pourrait également vous intéresser...

Entretoises, inox, pour le montage de doigts d'indexage/doigts d'indexage à came
GN 609.5 Entretoises, Inox, pour le montage de doigts d'indexage/doigts d'indexage à came
Doigts d'indexage à clé, goupille de centrage rétractée
GN 816.1 Doigts d'indexage à clé, Goupille de centrage en position normale rétractée
Supports pour doigt d'indexage, zinc moulé sous pression
GN 412.1 Supports pour doigt d'indexage, pour doigts d'indexage et doigts d'indexage à came, zinc moulé sous pression
Supports pour doigt d'indexage, acier
GN 612.1 Supports pour doigt d'indexage, pour doigts d'indexage et doigts d'indexage à came, acier, noirci
Doigts d'indexage à clé, goupille de centrage saillante
GN 816 Doigts d'indexage à clé, Goupille de centrage en position normale saillante
Douilles de positionnement, acier, pour doigts d'indexage et doigts d'indexage à came
GN 412.2 Douilles de positionnement, Acier, pour doigts d'indexage et doigts d'indexage à came
Les doigts d'indexage, avec verrou de sécurité, à déverrouillage par bouton-poussoir
GN 414 Doigts d'indexage, avec verrou de sécurité, à déverrouillage par bouton-poussoir
Votre contact

Vous recherchez un partenaire Ganter à proximité ? Veuillez sélectionner le pays.

Service Ganter

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com
Demande de prise de contact téléphonique
Une erreur est survenue !
Nous avons reçu votre demande de rappel et nous vous contacterons prochainement.
