GN 514 Lukitustapit kardioidikäyrämekanismilla (sisäänveto-ulostyöntöperiaatteella)

Valokuva

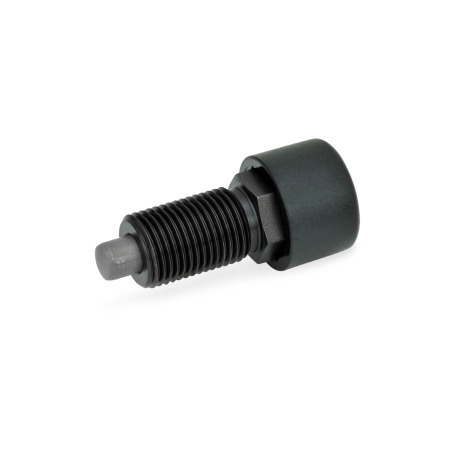

GN 514 Lukitustapit, teräs / muovinuppi, kardioidikäyrämekanismilla Tyyppi: A - ilman lukitusmutteria
Tyyppi: A - ilman lukitusmutteria
GN 514 Lukitustapit, teräs / muovinuppi, kardioidikäyrämekanismilla Tyyppi: A - ilman lukitusmutteria GN 514 Lukitustapit, teräs / muovinuppi, kardioidikäyrämekanismilla Tyyppi: AK - lukitusmutterilla
Standardilehti GN 514 Tulosta tämä sivu Kuormitusluokitustiedot ISO-perustoleranssit Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Tiedot

Lukitustapit GN 514 on kardioidikäyrämekanismi, joka perustuu sisäänveto-ulostyöntöperiaatteeseen. Niiden toiminta on erittäin ergonomista ja vaatii vain nupin toistuvaa painamista. Toimintaperiaatteensa ansiosta ne sopivat käytettäviksi vaikeissakin olosuhteissa ja ne on myös helppo suojata luvatonta käyttöä vastaan tarvittaessa.

Ensin jousitappi viedään ulostyöntyvään asentoon nuppia painamalla. Tässä asennossa kardioidikäyrämekanismi kytkeytyy automaattisesti ja lukitsee osan. Kun nuppia painetaan uudelleen, mekanismi avautuu jousitapin vetäytyessä automaattisesti jousen voimalla, kun nuppi vapautetaan. Jousitappiin ei saa kohdistaa aksiaalista voimaa ja sen tulee voida liikkua helposti.

Tekninen eritelmä

Teräs
mustattu

Jousitappi
Teräs, nitrattu

Jousi
Ruostumaton teräs AISI 301

Nuppi
Muovi (polyamidi PA)

  • musta, matta
  • ei irrotettava

RoHS

Tekninen piirros

3D
GN 514 Lukitustapit, teräs / muovinuppi, kardioidikäyrämekanismilla luonnos
Piilota tekninen piirros
GN 514 Lukitustapit, teräs / muovinuppi, kardioidikäyrämekanismilla luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Ailman lukitusmutteria
AKlukitusmutterilla
Näytä / piilota sarakkeet
d1
Tappi -0,02 / -0,05
Reikä H7		d2d3el1l2l3l4l5avainväli A/Fw1w2Jousikuorma N ≈
alussa
lopussa
6M 12 x 1,5191563819,544,5913398,525
8M 16 x 1,5251984625,554,511173111844

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Pultin läpimitta d1
Tyyppi


Toimintakuvaus

  1. Ulostyöntyneessä asennossa jousitappi työntyy ulos l1 etäisyydelle ja lukkiutuu.
  2. Nuppia painetaan etäisyydellä w1, jolloin jousitapin lukitus avautuu.
  3. Sen jälkeen jousitappi vetäytyy takaisin jousen voimalla ja pysyy sisäänvedetyssä asennossa.
  4. Nuppia painetaan etäisyydellä w2 ja mekanismi lukkiutuu jälkeen ulostyöntyneeseen asentoon nupin vapauttamisen jälkeen.
Skizze Seite 2 GN 514

Asennusesimerkkejä

Skizze 2 Seite 2 GN 514

Valittu osa (Tilausohjeet)

Yhteensä (netto)
10,53 €
plus ALV 2,00 €
brutto 12,53 €
Pyydä toimitusaika
Paino: 0,028 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
