GN 514 Pistoncini di posizionamento a molla con dispositivo di blocco con meccanismo cardioide (principio della penna retrattile)

Foto

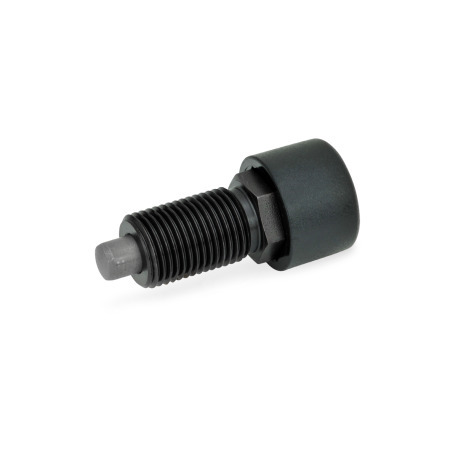

GN 514 Pistoncini di posizionamento a molla con dispositivo di blocco, con meccanismo cardioide Tipo: A - Senza controdado
Tipo: A - Senza controdado
GN 514 Pistoncini di posizionamento a molla con dispositivo di blocco, con meccanismo cardioide Tipo: A - Senza controdado GN 514 Pistoncini di posizionamento a molla con dispositivo di blocco, con meccanismo cardioide Tipo: AK - Con controdado
Scheda Tecnica GN 514 Stampa questa pagina Tolleranze fondamentali ISO Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla con dispositivo di blocco GN 514 hanno un meccanismo cardioide basato sul principio della penna retrattile. Garantiscono un funzionamento estremamente ergonomico che richiede solo una pressione ripetuta della manopola. Grazie al loro principio di funzionamento sono adatti all'uso in condizioni difficili e, se necessario, si possono proteggere facilmente dall’azionamento improprio.

Il perno del puntale fuoriesce premendo la manopola. In questa posizione, il meccanismo cardioide si innesta automaticamente per bloccarlo. Una nuova pressione sulla manopola sblocca il meccanismo, e il perno del puntale si ritrae automaticamente per effetto della forza della molla una volta rilasciato il pulsante. Il perno del puntale non deve essere sottoposto a forze assiali e deve potersi spostare agevolmente.

Specifiche

Acciaio
Brunito

*Perno del puntale
Acciaio, nitrurato

Molla di compressione
Acciaio INOX AISI 301

Manopola
Plastica (poliammide PA)

  • Colore nero, finitura matt
  • Non rimovibile

RoHS

Disegno tecnico

3D
GN 514 Pistoncini di posizionamento a molla con dispositivo di blocco, con meccanismo cardioide disegno
Nascondi disegno tecnico
GN 514 Pistoncini di posizionamento a molla con dispositivo di blocco, con meccanismo cardioide disegno

Opzioni articolo / Tabella

Tipo

ASenza controdado
AKCon controdado
Mostra / Nascondi colonne
d1
Puntale -0,02 / -0,05
Foro alesato H7		d2d3el1l2l3l4l5A/Fw1w2Carico molla in N ≈
iniziale
finale
6M 12 x 1,5191563819,544,5913398,525
8M 16 x 1,5251984625,554,511173111844

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro vite d1
Tipo


Descrizione del funzionamento

  1. In posizione sporgente, il perno del puntale sporge di una distanza corrispondente a l1 ed è bloccato.
  2. La manopola viene premuta per una distanza corrispondente a w1, sbloccando il perno del puntale.
  3. Il perno del puntale rientra quindi per effetto della molla di compressione e viene mantenuto in posizione retratta.
  4. La manopola viene premuta per una distanza corrispondente a w2 e, dopo il rilascio, si blocca nuovamente nella posizione sporgente.
Disegno pagina 2 GN 514

Esempi di applicazione

Disegno 2 pagina 2 GN 514

Parte selezionata (Come ordinare)

Totale (netto)
10,53 €
più IVA 2,00 €
lordo 12,53 €
In magazzino
Peso: 0,028 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
