GN 514 Pernos de bloqueo con mecanismo de curva cardioide (principio del bolígrafo retráctil)

Foto

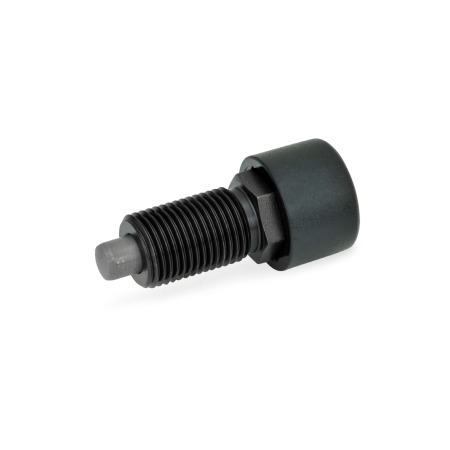

GN 514 Pernos de bloqueo, acero / pomo de plástico, con mecanismo de curva cardioide Tipo: A - sin contratuerca
Tipo: A - sin contratuerca
GN 514 Pernos de bloqueo, acero / pomo de plástico, con mecanismo de curva cardioide Tipo: A - sin contratuerca GN 514 Pernos de bloqueo, acero / pomo de plástico, con mecanismo de curva cardioide Tipo: AK - con contratuerca
Ficha técnica GN 514 Imprimir esta página Información sobre capacidad de carga Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Información

Los pernos de bloqueo GN 514 cuentan con un mecanismo de curva cardioide basado en el principio del bolígrafo retráctil. Ofrecen un manejo ergonómico que solo requiere presionar repetidamente el pomo. Gracias a su principio de funcionamiento, son adecuados para el uso en condiciones de poco espacio y son además fáciles de proteger contra un manejo inadecuado, en caso necesario.

Primero se coloca el posicionador en la posición saliente presionando el pomo. En esta posición, el mecanismo de curva cardioide se activa automáticamente para bloquear la pieza. Volviendo a presionar el pomo se desbloquea el mecanismo, pues el pivote se retrae automáticamente con la fuerza del muelle al liberar el pomo. El posicionador no debe estar sometido a fuerzas axiales y debe moverse fácilmente.

Especificación

Acero
pavonado

Pasador del perno
Acero, nitrurado

Muelle
Acero inoxidable AISI 303

Pomo
Plástico (poliamida PA)

  • negro, mate
  • no desmontable

RoHS

Dibujo técnico

3D
GN 514 Pernos de bloqueo, acero / pomo de plástico, con mecanismo de curva cardioide Esquema
Ocultar dibujo técnico
GN 514 Pernos de bloqueo, acero / pomo de plástico, con mecanismo de curva cardioide Esquema

Opciones del artículo / Tabla

Tipo

Asin contratuerca
AKcon contratuerca
Mostrar / ocultar columnas
d1
Perno -0,02 / -0,05
Orificio H7		d2d3el1l2l3l4l5A/Fw1w2Carga del muelle en N ≈
inicial
final
6M 12 x 1,5191563819,544,5913398,525
8M 16 x 1,5251984625,554,511173111844

Estructura y precio

Abrir el configurador 3D
Especificaciones

Diámetro del perno d1
Tipo


Descripción del funcionamiento

  1. En posición saliente, el posicionador sobresale en la distancia l1 y se bloquea.
  2. El pomo se presiona en la distancia w1, con lo que se desbloquea el posicionador.
  3. A continuación se retrae el posicionador con el muelle de presión y se mantiene en posición retraída.
  4. El pomo se presiona en la distancia w2 y se vuelve a bloquear en posición saliente después de la liberación.
Skizze Seite 2 GN 514

Ejemplos de aplicación

Skizze 2 Seite 2 GN 514

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
10,53 €
más IVA 2,00 €
bruto 12,53 €
En stock
Peso: 0,028 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73182900
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
