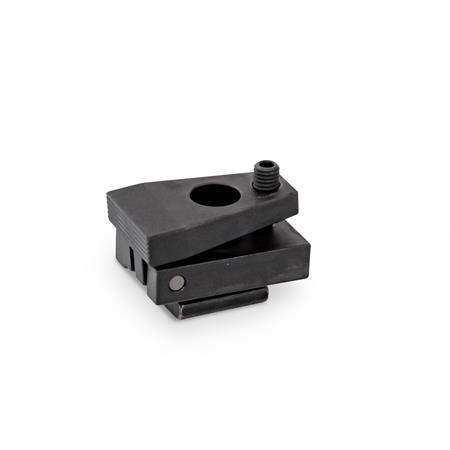

GN 9190.1 Morsetti laterali Acciaio, con filettatura di bloccaggio

Informazioni

Con i morsetti laterali GN 9190.1, i pezzi vengono bloccati con una ganascia girevole. La forza di serraggio agisce lateralmente e dall'alto per tirare il pezzo verso il basso e bloccarlo contro gli arresti fissi e la superficie di appoggio.

La corsa di bloccaggio della ganascia risulta dalla profondità di avvitatura della filettatura di bloccaggio d₄. Quando la vite di regolazione viene allentata, la ganascia viene richiamata dalla forza della molla. L'altezza totale ridotta dei morsetti laterali consente di lavorare il pezzo su tutta la superficie.

I morsetti laterali possono essere avvitati direttamente, ad esempio in una piastra di montaggio, oppure fissati alle tavole della macchina con cave a T. Possono inoltre essere montati in qualsiasi posizione perpendicolare alla cava a T utilizzando i blocchetti di sostegno scanalati GN 9190.3, disponibili come accessori.

Specifiche

Meccanismi di bloccaggio
Acciaio

• Temprato
• Brunito

Tassello per cave a T

• Acciaio, brunito
• Classe 10

Vite a testa cilindrica DIN 912

• Acciaio, brunito
• Classe 12.9

Vite con terminale a sfera (codifica G)

• Acciaio, brunito
• Sfera temprata

Maniglia a ripresa (codifica K)

• Lega di zinco pressofusa
  Rivestimento con polveri
  Colore nero RAL 9005, finitura testurizzata
• Inserto filettato
  Acciaio, brunito
  Sfera temprata

RoHS
