GN 9190.1 Niederzugspanner Stahl, mit Spanngewinde

Produktbild

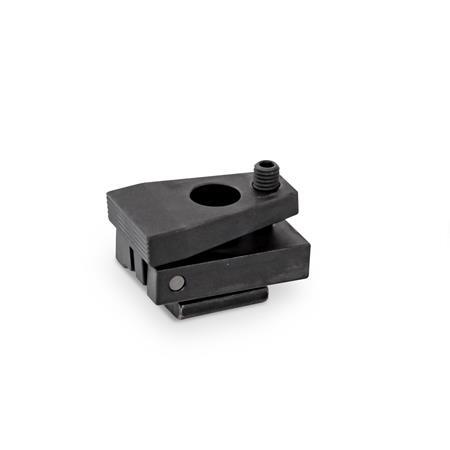

GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Form: E - mit geriffelter Spannbacke Kennzeichen: G - Spannhub mit Kugelspannschraube
Form: E - mit geriffelter Spannbacke
Kennzeichen: G - Spannhub mit Kugelspannschraube
GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Form: E - mit geriffelter Spannbacke Kennzeichen: G - Spannhub mit Kugelspannschraube GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Form: E - mit geriffelter Spannbacke Kennzeichen: K - Spannhub mit verstellbarem Klemmhebel GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Form: P - mit Prismen-Spannbacke Kennzeichen: G - Spannhub mit Kugelspannschraube GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Form: P - mit Prismen-Spannbacke Kennzeichen: K - Spannhub mit verstellbarem Klemmhebel
Normblatt GN 9190.1 Diese Seite drucken Festigkeitswerte von Muttern Festigkeitswerte von Schrauben

Produktbeschreibung

Hinweis

Mit Niederzugspannern GN 9190.1 werden Werkstücke mit einer drehbar gelagerten Spannbacke gespannt. Die Spannkraft wirkt dabei seitlich und von oben mit Niederzugseffekt auf das Werkstück und spannt dieses gegen Festanschläge sowie die Auflagefläche.

Der Spannweg der Spannbacke resultiert aus dem Einschraubweg des Klemmgewindes d4. Beim Lösen der Klemmschraube wird die Spannbacke per Federkraft zurückgestellt. Die geringe Bauhöhe der Niederzugspanner ermöglicht in vielen Fällen eine vollflächige Bearbeitung des Werkstücks.

Niederzugspanner können direkt, z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich lassen sie sich mit den Auflageleisten GN 9190.3, die als Zubehör erhältlich sind, in beliebiger Position quer zur T-Nut positionieren.

Ausführung

Spannmechanik
Stahl

  • einsatzgehärtet
  • brüniert

Mutter für T-Nute

  • Vergütungsstahl, brüniert
  • Festigkeitsklasse 10

Zylinderschraube DIN 912

  • Stahl, brüniert
  • Festigkeitsklasse 12.9

Kugelspannschraube (Kennzeichen G)

  • Vergütungsstahl, brüniert
  • Kugel gehärtet

Verstellbarer Klemmhebel (Kennzeichen K)

  • Zink-Druckguss
    kunststofffbeschichtet
    schwarz, RAL 9005, strukturmatt
  • Schraubeneinsatz
    Vergütungsstahl, brüniert
    Kugel gehärtet

RoHS

Technische Zeichnung

3D
GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Skizze
Technische Zeichnung ausblenden
GN 9190.1 Niederzugspanner, Stahl, mit Spanngewinde Skizze

Artikelvarianten / Tabelle

Form

Emit geriffelter Spannbacke
Pmit Prismen-Spannbacke

Kennzeichen

GSpannhub mit Kugelspannschraube
KSpannhub mit verstellbarem Klemmhebel
Spalten ein-/ausblenden
a
Nutbreite		d1FS in kN
max. Spannkraft		bd2d3
min.
max.		d4h1
10M 87328,4426M 824
14M 12154812,5426M 1237
18M 1621,56816,5426M 1647
Spalten ein-/ausblenden
a
Nutbreite		h2h3l1l2l3l4s
Spannweg		max. Anzugsdrehmoment
MA in Nm
102085228306333
1430117240447849
183513864156108720

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
a
d1
Form


Kennzeichen


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
157,30 €
zzgl. ges. Mehrwertsteuer 29,89 €
brutto 187,19 €
Sofort lieferbar
Gewicht: 0,276 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
84662098
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
