GN 9190.1 Mordazas laterales Acero, con rosca de apriete

Información

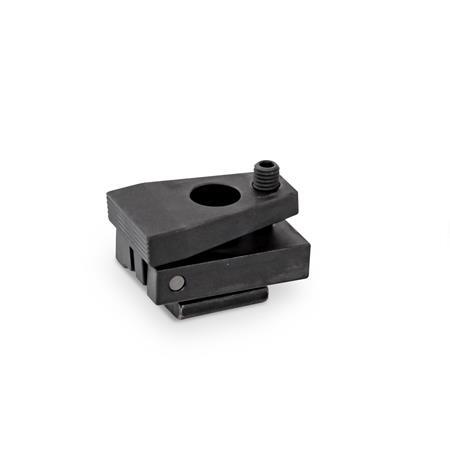

Con las mordazas laterales GN 9190.1, las piezas de trabajo quedan sujetas con una mordaza de apriete pivotada. La fuerza de apriete actúa lateralmente y desde arriba para desplegarse sobre la pieza de trabajo y apretarla contra topes fijos y la superficie de apoyo.

La sujeción de la mordaza de la mordaza de apriete resulta de la profundidad de roscado de la rosca de apriete d₄. Cuando se afloja el tornillo de sujeción, la mordaza de apriete retorna mediante fuerza de resorte. La baja altura total de las mordazas laterales permite el mecanizado de la superficie completa de la pieza de trabajo.

Las mordazas laterales se pueden atornillar directamente, por ejemplo, en una placa de montaje, o sujetar a mesas de mecanizado con ranuras en T. Asimismo, se pueden montar en cualquier posición perpendicular a la ranura en T mediante los bloques de apoyo ranurados GN 9190.3, disponibles como accesorio.

Especificación

Mecanismos de apriete
Acero

• Exterior endurecido
• Pavonado

Tuerca para ranura en T

• Acero, pavonado
• Clase de características 10

Tornillo de cabeza allen DIN 912

• Acero, pavonado
• Clase de características 12.9

Tornillo de punta esférica (código G)

• Acero, pavonado
• Bola endurecida

Empuñadura graduable (código K)

• Zamac
  Revestido de plástico
  Negro RAL 9005, acabado texturado
• Casquillo roscado
  Acero, pavonado
  Esfera templada
