Piedini di livellamento GN 31

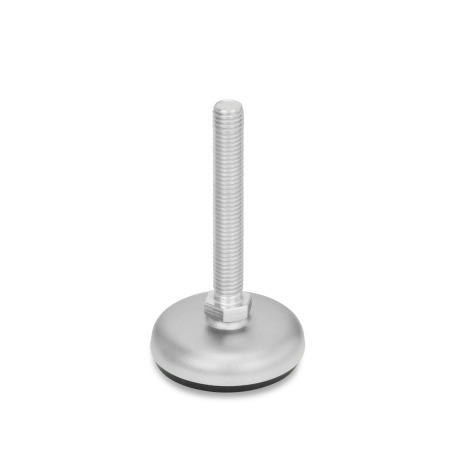

GN 31 Piedini di livellamento, acciaio INOX, con disco antiscivolo Tipo (base): B1 - Finitura matt da sabbiatura, fondo in gomma, colore nero
Versione (vite): S - Senza dado, esagono esterno in basso

Tipo (base): B1 - Finitura matt da sabbiatura, fondo in gomma, colore nero
Versione (vite): S - Senza dado, esagono esterno in basso

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 31 Stampa questa pagina Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I piedini di livellamento GN 31 con gomma vulcanizzata (tipi B3, B4, C3 e C4) e la versione a vite W hanno meno punti morti e sono anche più facili da pulire.

I piedini di livellamento GN 31 vengono consegnati montati e non si possono smontare.

Specifiche

Piastra base
Acciaio INOX AISI 304

Stelo filettato
Acciaio INOX AISI 303

Dado esagonale ISO 4032
Acciaio INOX AISI 304

Disco antiscivolo, intarsiato

Nero: NBR (Perbunan^®)
80±5 Shore A
Bianco: TPE (Santoprene^®)
80±5 Shore A

Disco antiscivolo, vulcanizzato
80±5 Shore A

Nero: NBR (Perbunan^®)
Bianco: NBR (Perbunan^®)

RoHS

GN 31 Piedini di livellamento, acciaio INOX, con disco antiscivolo disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo (base)

B1	Finitura matt da sabbiatura, fondo in gomma, colore nero
B2	Finitura matt da sabbiatura, fondo in gomma, colore bianco
B3*	Finitura matt da sabbiatura, gomma vulcanizzata, colore nero
B4*	Finitura matt da sabbiatura, gomma vulcanizzata, colore bianco
C3*	Finitura lucida, gomma vulcanizzata, colore nero
C4*	Finitura lucida, gomma vulcanizzata, colore bianco

Versione (vite)

S	Senza dado, esagono esterno in basso
SK	Con dado, esagono esterno in basso
T	Senza dado, sede per chiave in basso
TK	Con dado, sede per chiave in basso
U	Senza dado, esagono interno in alto e sede per chiave in basso
UK	Con dado, esagono interno in alto e sede per chiave in basso
V	Senza dado, esagono esterno in alto e sede per chiave in basso
VK	Con dado, esagono esterno in alto e sede per chiave in basso
W	Con bussola regolabile, filettatura coperta e sede per chiave in basso
X	Esagono esterno con filettatura interna

Mostra / Nascondi colonne

d₁	d₂	l₁ Versione S / SK				Versione T / TK e U / UK						l₂ Versione V / VK				l₃ +4 Versione W				l₇ +4 Versione X	h₁	h2	s

50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	14,5	3,5	3
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	14,5	3,5	3
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	14,5	3,5	3
50	M 16	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	49	14,5	3,5	3
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	16	4	3
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	16	4	3
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45	16	4	3
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	123	148	173	198	50	16	4	3
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	18	5	3
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	18	5	3
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	47	18	5	3
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	125	150	175	200	52	18	5	3
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	149	174	199	249	60	18	5	3
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	174	224	274	-	-	18	5	3
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	42	20	6	3
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45	20	6	3
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	49	20	6	3
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	126	151	176	201	54	20	6	3
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	151	176	201	251	62	20	6	3
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	176	226	276	-	-	20	6	3
120	M 20	-	-	-	-	100	125	150	200	250	-	-	-	-	-	-	-	-	-	65	22	6	4
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	22	6	4
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	22	6	4

Mostra / Nascondi colonne

d₁	d₂	d₃	h₃ +4	h₄ +4	h₅ +4	l₄	l₅	l₆	A/F₁	A/F₂	A/F₃	A/F₄	A/F₅	A/F₆	A/F₇	t

50	M 8	-	23	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	23	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	23	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	29	-	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	24	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	24	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	24	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	30	27	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	26	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	26	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	26	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	32	29	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	33	30	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	36	33	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	28	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	28	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	28	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	34	31	45	45	29	-	12	8	10	12	20	22	16
100	M 20	30	-	35	32	56	56	36	-	15	10	13	16	24	27	20
100	M 24	35	-	38	35	67	67	42	-	19	12	17	20	30	-	-
120	M 20	-	-	39	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	42	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	46	-	-	-	-	-	24	12	-	-	-	-	-

Mostra / Nascondi colonne

d₁	d₂	Carico statico F_S in kN Versione S / SK Tipo B1 / B3 / C3	Tipo B2 / B4 / C4	Versione T / TK e U / UK Tipo B1 / B3 / C3	Tipo B2 / B4 / C4	Versione V / VK e W Tipo B1 / B3 / C3	Tipo B2 / B4 / C4	Versione X Tipo B1 / B3 / C3	Tipo B2 / B4 / C4

50	M 8	8	8	-	-	-	-	8	8
50	M 10	14	14	-	-	-	-	13	13
50	M 12	20	20	-	-	-	-	20	20
50	M 16	-	-	28	28	-	-	28	25
60	M 8	8	8	-	-	-	-	8	8
60	M 10	14	14	-	-	-	-	13	13
60	M 12	20	20	-	-	-	-	20	20
60	M 16	-	-	28	25	27	27	28	25
80	M 8	8	8	-	-	-	-	8	8
80	M 10	14	14	-	-	-	-	13	13
80	M 12	19	15	-	-	-	-	15	15
80	M 16	-	-	19	15	24	24	19	15
80	M 20	-	-	19	15	24	24	19	15
80	M 24	-	-	19	15	24	24	-	-
100	M 8	8	8	-	-	-	-	8	8
100	M 10	14	14	-	-	-	-	13	13
100	M 12	17	14	-	-	-	-	17	14
100	M 16	-	-	17	14	21	21	17	14
100	M 20	-	-	17	14	21	21	17	14
100	M 24	-	-	17	14	21	21	-	-
120	M 20	-	-	25	22	-	-	25	22
120	M 24	-	-	25	22	-	-	-	-
120	M 30	-	-	25	22	-	-	-	-
