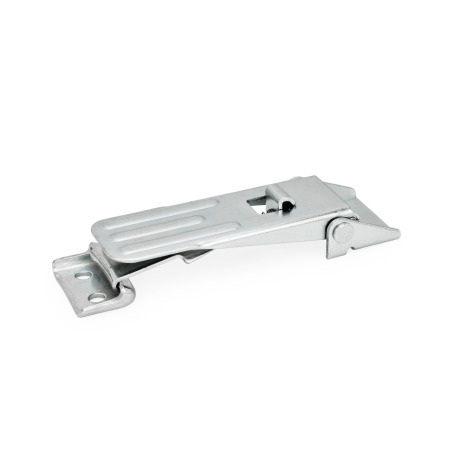

Los cierres de palanca GN 821 se utilizan para asegurar trampillas, tapas de contenedores, cubiertas de máquinas y aplicaciones similares. Al sobrepasarse el punto muerto, quedan sujetos a prueba de vibraciones.
La carrera w1 del gancho de sujeción permite aproximar las piezas que se van a sujetar juntas hasta 6 mm. El rango w2 se puede ajustar mediante un eje M6 en el gancho de sujeción.
Los tipos S, SV y SS evitan que se desbloquee el cierre de palanca de forma inadvertida.
En el modelo estándar, los cierres de palanca del tipo SS tienen la misma cerradura y/o la misma llave.
Los valores de carga que se especifican en la tabla son simplemente valores orientativos de fuerza de tracción estática nominal que la cerradura puede soportar. Según las condiciones de uso de estos cierres de palanca, como vibraciones o impactos, la fuerza de retención se puede ver negativamente afectada.
La contrapieza del gancho está incluida.
AceroST
Zincado, pasivado azul
Acero inoxidableNI
solo los tipos A, S y SV
RoHS
| A | sin seguro |
| S | con seguro |
| SV | para asegurar con candado |
| SS | con cerradura de llave |
| 1 | tipo largo |
| 2 | tipo corto |
| Tamaño | FR en N Fuerza de retención | b1 | b2 | b3 | b4 | h1 | h2 | h3 | h4 | l1 mín. N.º de identificación 1 Tipo A Tipo SV | Tipo S Tipo SS | l2 mín. N.º de identificación 1 Tipo A Tipo SV | Tipo S Tipo SS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 4000 | 46,5 | 45 | 38 | 27 | 22 | 12 | 28,5 | 32,5 | 144 | 147 | 120,5 | 123,5 |
| Tamaño | l3 | l4 mín. N.º de identificación 2 Tipo A Tipo SV | Tipo S Tipo SS | l5 mín. N.º de identificación 2 Tipo A Tipo SV | Tipo S Tipo SS | d | m1 | m2 | m3 | r | w1 ≈ Carrera | w2≈ Rango de ajuste Tipo A Tipo SV | Tipo S Tipo SS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 32 | 80,5 | 83,5 | 118 | 121 | 6,3 | 20 | 12 | 11,5 | 107,5 | 6,5 | 15 | 8 |
