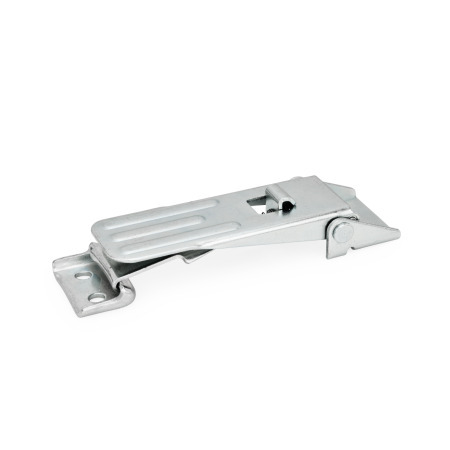

GN 821 -salpoja käytetään muun muassa luukkujen ja astioiden kansien turvalliseen sulkemiseen. Salvat lukkiutuvat tiukasti ja ovat tärinänkestäviä.
Kiinnityskoukun isku wºº1ºº vetää kiinnitettäviä osia yhteen enintään 6 mm. Säätöväli wºº2ºº voidaan säätää kiinnityskoukun kierteiselle karalle M6.
Tyypeissä S, SV ja SS salvan luvaton vapautuminen on estetty.
Standardiversiossa tyypin SS salvoissa on sama lukko ja / tai sama avain.
Taulukossa määritellyt kuormitusarvot ovat vain ohjearvoja nimelliselle staattiselle vetovoimalle, jonka lukko kestää. Riippuen salpojen käyttöolosuhteista, kuten tärinästä tai iskukuormista, pitokapasiteetti saattaa kärsiä.
Salvan kiinnike sisältyy toimitukseen.
TeräsST
sinkitty, sinipassivoitu
Ruostumaton teräsNI
vain tyypit A, S ja SV
RoHS
| A | ilman turvasalpaa |
| S | turvasalvalla |
| SV | riippulukolla |
| SS | avaimellisella lukolla |
| 1 | pitkä malli |
| 2 | lyhyt malli |
| Koko | FH N Pitokapasiteetti | b1 | b2 | b3 | b4 | h1 | h2 | h3 | h4 | l1 min. Tunnistenro. 1 Tyyppi A Tyyppi SV | Tyyppi S Tyyppi SS | l2 min. Tunnistenro. 1 Tyyppi A Tyyppi SV | Tyyppi S Tyyppi SS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 4000 | 46,5 | 45 | 38 | 27 | 22 | 12 | 28,5 | 32,5 | 144 | 147 | 120,5 | 123,5 |
| Koko | l3 | l4 min. Tunnistenro. 2 Tyyppi A Tyyppi SV | Tyyppi S Tyyppi SS | l5 min. Tunnistenro. 2 Tyyppi A Tyyppi SV | Tyyppi S Tyyppi SS | d | m1 | m2 | m3 | r | w1 ≈ Isku | w2≈ Säädettävä väli Tyyppi A Tyyppi SV | Tyyppi S Tyyppi SS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 32 | 80,5 | 83,5 | 118 | 121 | 6,3 | 20 | 12 | 11,5 | 107,5 | 6,5 | 15 | 8 |
