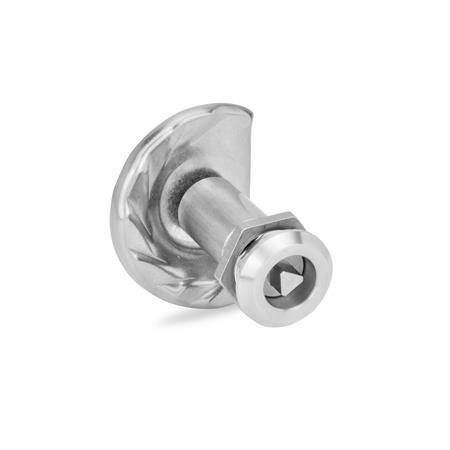

GN 119 Salpalukot Ruostumaton teräs, toiminta käyttöelementeillä tai hylsyavaimella

GN 119 Salpalukot, ruostumaton teräs, toiminta käyttöelementeil tai hylsyavaimella Materiaali: NI - Ruostumaton teräs Tyyppi: DK - Toiminta kolmiokaralla (DK7)
Materiaali: NI - Ruostumaton teräs
Tyyppi: DK - Toiminta kolmiokaralla (DK7)

Napsauta muunnelman kuvaa nähdäksesi sen tuotteen päänäyttöalueella tai käytä sarkainnäppäimiä selataksesi tuoteversioita

Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet
Standardilehti GN 119 Tulosta tämä sivu Luettelo salpatyypeistä Käyttööhjeet GN 119 Asennus- ja kokoonpano-ohjeet GN 119 IP-suojausluokat Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Ruostumattomasta teräksestä valmistetuilla salpalukoilla GN 119 on 10 mm vetoalue. Lukitseminen tapahtuu kääntämällä salpaa myötäpäivään.

Toimintapultti on tiivistetty O-renkaalla.

Tekninen eritelmä

Lukkokotelo / käyttöpultti
Ruostumaton teräsNI AISI 303

Kääntösalpa
Ruostumaton teräs AISI 304

Välikappale
Ruostumaton teräs AISI 30

Tähtiväännin GN 5334
Ruostumaton teräs AISI 304

Suojausluokka IP 65

RoHS

Lisävaruste

Hylsyavaimet GN 119.2
Suojakannet GN 120
Avauskahvat GN 120.1
Peltilävistimet GN 123

GN 119 Salpalukot, ruostumaton teräs, toiminta käyttöelementeil tai hylsyavaimella luonnos
Piilota tekninen piirros
GN 119 Salpalukot, ruostumaton teräs, toiminta käyttöelementeil tai hylsyavaimella luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

SGtähtivääntimellä
DKToiminta kolmiokaralla (DK7)
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
VDEToiminta kaksoiskärjellä
Näytä / piilota sarakkeet
Puristus alue A1 ... A9
(Ovi paksuus + kehyksen paksuus)
A1 (l=35)A2 (l=40)A3 (l=45)A4 (l=50)A5 (l=55)A6 (l=60)A7 (l=65)A8 (l=70)A9 (l=75)
17 - 2522 - 3027 - 3532 - 4037 - 4542 - 5047 - 5552 - 6057 - 65

Koonti ja hinta
Tyyppi





Kiinnitysalue A
Materiaali

Eritelmät

Tyyppi





Kiinnitysalue A
Materiaali

Asennus- ja kokoonpano-ohjeet
c8636fcf-68b4-4d46-b1bc-1cd6dfece88b

Kääntämällä salpaa myötäpäivään (oikealle) porrastettu kääntösalpa liikkuu ylöspäin oven kehyksen takana ja vetää ovea sisäänpäin.

Kääntösalvan suuri vetoalue (10 mm) mahdollistaa näiden lukkojen käyttämisen tiivistenauhoilla varustetuissa ovissa.Kun valitaan kiinnitysväli A, täytyy huomioida kaikki mahdolliset tiivisteet.

Tee asennusta varten reikä oveen piirroksessa esitetyllä tavalla.

Lukkokotelo ja ennalta koottu käyttöpultti sijoitetaan reikään etupuolelta ja kiinnitetään paikalleen takapuolelta asennusmutterilla. Välikappale ja kääntösalpa työnnetään sitten peräkkäin käyttöpultille takapuolelta ja kiinnitetään kuusiokantaruuvilla.

Asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella sarjatuotannossa.

Asennusreiän läpimitta voidaan asettaa myös poraamalla tai jyrsimällä vastakkaisissa piirroksissa osoitetulla tavalla.

Peltilävistimet GN 123 on myös saatavissa pienille tuotantoerille ja peltilevyille, joiden paksuus on < 2 mm.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
28,92 €
plus ALV 5,49 €
brutto 34,41 €
Varastossa
sis. materiaaliveloituksen: 0,09 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,118 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83089000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
