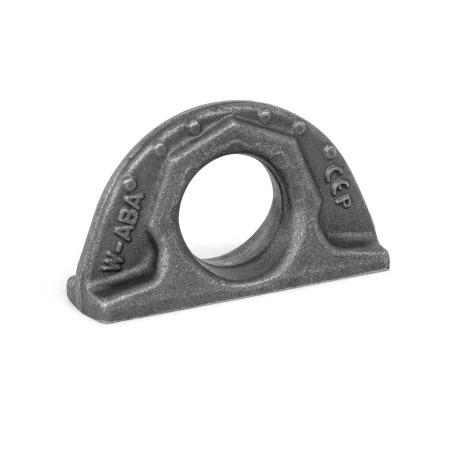

GN 589 Punti di ancoraggio a saldare

Metodo di
montaggio

Numero

1

1

2

2

2

2

2

3 e 4

3 e 4

3 e 4

Angoli di
inclinazione

0°

90°

0°

90°

da 0° a 45°

da 45° a 60°

asimm.

da 0°
a
45°

da 45° a 60°

asimm.

Fattore

1

1

2

2

1,4

1

1

2,1

1,5

1

100
137
172
228

1,6 t
3,2 t
5,0 t
10,0 t

1,6 t
3,2 t
5,0 t
10,0 t

3,2 t
6,4 t
10,0 t
20,0 t

3,2 t
6,4 t
10,0 t
20,0 t

2,2 t
4,5 t
7,1 t
14,1 t

1,6 t
3,2 t
5,0 t
10,0 t

1,6 t
3,2 t
5,0 t
10,0 t

3,4 t
6,8 t
10,6 t
21,2 t

2,4 t
4,8 t
7,5 t
15,0 t

1,6 t
3,2 t
5,0 t
10,0 t

Le indicazioni precedenti specificano il carico massimo in tonnellate metriche.

Controllare attentamente i segni di usura per verificare l'abrasione del punto di ancoraggio.

Uso consentito
nessuna traccia di usura

Uso non consentito
Criteri raggiunti:
Materiale usurato
fino ai segni di usura

La saldatura deve essere affidata a un saldatore abilitato in conformità alla norma EN 287-1.
I valori di carico specificati sono validi per una temperatura di esercizio compresa tra -40 °C e +200 °C. Le capacità di carico per temperature più elevate sono fornite su richiesta.

Le istruzioni per l'uso contengono ulteriori indicazioni e sono incluse nella dotazione di ogni punto di ancoraggio.
