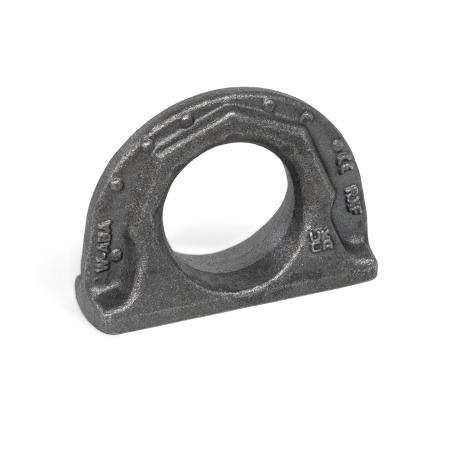

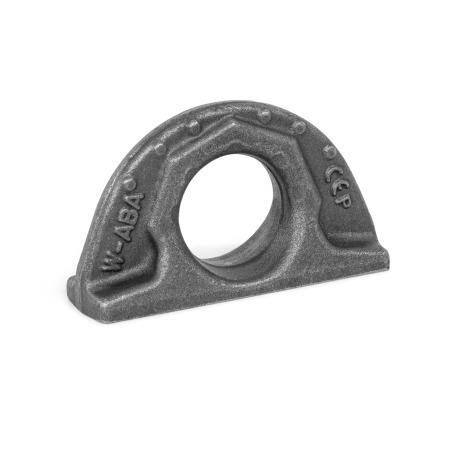

GN 589 Nostokorvat Teräs, hitsattavat

Standardilehti GN 589 Tulosta tämä sivu Kuormituskapasiteetti ja turvallisuusohjeet Käyttöohjeet GN 589

Tuotteen kuvaus

GN 589 -nostokorvat tunnetaan niiden erittäin matalista mitoista. Niillä on erittäin suuri dynaaminen ja staattinen lujuus, ja ne voidaan kuormittaa mistä tahansa suunnasta turvaohjeiden sallimissa puitteissa (varmuustekijä 4) kaikkia kuormitussuuntia varten.

Yllä olevassa taulukossa ilmoitettu luokiteltu kuormituskapasiteetti on merkitty selkeästi nostokorvaan. Se viittaa vastakkaisella puolella lueteltujen kuormatyyppien epäedullisimpaan kuormitukseen.

GN 589 -nostokorvat täyttävät konedirektiivin 2006/42/EY vaatimukset.

Käyttöohjeista löytyy lisää ohjeita, ja ne toimitetaan kaikkien nostokorvien mukana (ks. myös osoitteessa www.ganternorm.com/en/service).

Tekninen eritelmä

Teräs Saksalainen materiaalin nro 1.6541

taottu
erikoislujaksi karkaistu
100 % sähkömagneettisesti vetolujuustestattu EN 1677 mukaisesti
fosfatoitu

RoHS

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

b	d	h₁	h₂	k₁	k₂	Nimellinen kuorma t (WLL)	suurin sallittu kiinnitysvoima daN (LC)

100	35	41,5	57	16	30	1,6	3200
137	50	59	80	23	41	3,2	6400
172	60	71,5	99	27	51	5	10000
228	80	95	130	38	70	10	20000

Koonti ja hinta

Leveys b

100

137

172

228

Kuormituskapasiteetti

Asennus-
menetelmä

Lkm

3 ja 4

Kaltevuus-
kulma

0°

90°

0°

90°

0° - 45°

45° - 60°

asymmetrinen

0°

45°

45° - 60°

asymmetrinen

Tekijä

1,4

2,1

1,5

100
137
172
228

1,6 t
3,2 t
5,0 t
10,0 t

3,2 t
6,4 t
10,0 t
20,0 t

2,2 t
4,5 t
7,1 t
14,1 t

1,6 t
3,2 t
5,0 t
10,0 t

3,4 t
6,8 t
10,6 t
21,2 t

2,4 t
4,8 t
7,5 t
15,0 t

1,6 t
3,2 t
5,0 t
10,0 t

Turvallisuusohjeet

Yllä olevissa tiedoissa on määritelty enimmäiskuormat metrisinä tonneina.

Tarkista huolellisesti nostokorvan hankautumisesta johtuvat kulumisen merkit.

Käyttö sallittu,
ei kulumisen merkkejä.

Käyttöä ei sallita
Täyttyneet kriteerit:
Materiaali on kulunut
kulumisen ilmaisimiin saakka

Näytä / piilota sarakkeet

Lifting point b	Size fillet seam a	Length	Volume in cm³

100 (1.6 t)	4	251	4,02
137 (3.2 t)	6	344	12,38
172 (5.0 t)	7	431	21,1
228 (10.0 t)	8	576	36,86

Hitsauksen tulee olla hyväksytyn hitsaajan suorittama EN 287-1 mukaisesti.
Määritetyt kuormitusarvot sopivat käyttölämpötilaan, joka on -40 ºC ja +200 ºC välillä. Kuormituskapasiteetit korkeammissa lämpötiloissa ovat saatavissa pyynnöstä.

Käyttöohjeista löytyy lisää ohjeita, ja ne toimitetaan kaikkien nostokorvakkeiden mukana.

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

35,50 €

plus ALV 6,75 €
brutto 42,25 €

Varastossa

Paino: 0,435 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

73269098

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
