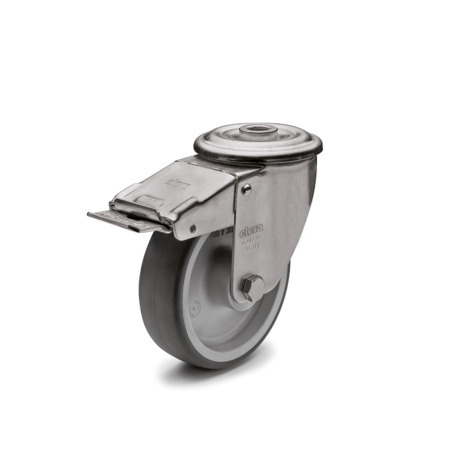

GN 22872 Ruote con supporto per medie portate Rivestimento in elastomero termoplastico, corpo ruota in polipropilene, versione leggera

Foto

Original design RE.G1-N.

Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): RF - Supporto girevole con foro centrale, freno con bloccaggio totale
Codifica: L - Versione leggera
Materiale (supporto): NI - Lamiera di acciaio INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 22872 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Ruote con supporto per medie portate GN 22872 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare carrelli leggeri.

Il rivestimento della ruota offre una bassa forza di spinta e una elevata elasticità. È silenzioso, delicato sui pavimenti e antitraccia.

Specifiche

Rivestimento ruota
Elastomero termoplastico (TPE)

Colore grigio
Resistente all'abrasione
Durezza 85 Shore A

Corpo ruota
Plastica (polipropilene PP)

Supporto
*Acciaio stampatoST, zincato

Lamiera di acciaio INOXNI AISI 304

Supporto girevole con gruppo rotante

Doppio cuscinetto a sfere ingrassato
Anello parapolvere sul tipo L/LF
Plastica, polietilene (PE)

Temperatura di esercizio da -20 °C a +70 °C

RoHS

Disegno tecnico

GN 22872 Ruote con supporto per medie portate, rivestimento in elastomero termoplastico, corpo ruota in polipropilene, versione leggera disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo di cuscinetto

G	Cuscinetto a frizione

Tipo (supporto)

B	Supporto fisso
L	Supporto girevole con piastra di attacco
LF	Supporto girevole con piastra di attacco, freno con bloccaggio totale
R	Supporto girevole con foro centrale
RF	Supporto girevole con foro centrale, freno con bloccaggio totale

Codifica

L	Versione leggera

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	d₃	d₄	h Tipo B/L/LF	Tipo R/RF	l₁	l₂ Tipo B	Tipo L / LF	l₃	m₁	m₂ Tipo B	Tipo L / LF	m₃	m₄	r	Max. capacità di carico dinamico in N

80	30	9	12	73	107	107	100	85	85	40	45	60	60	75	80	120	700
100	30	9	12	73	128	128	100	85	85	35	455	60	60	75	80	120	1000
125	35	9	12	73	156	156	100	85	85	37	45	60	60	75	80	120	1200
150*	45	11	20	102	194	188	140	114	110	56	73	85	87	105	105	156	1800

* Disponibile solo nella versione ST

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

7,48 €

più IVA 1,42 €
lordo 8,90 €

In magazzino

ELESA Code: 452651

Descrizione: RE.G1-080-PBL-N

Peso: 0,360 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83022000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
